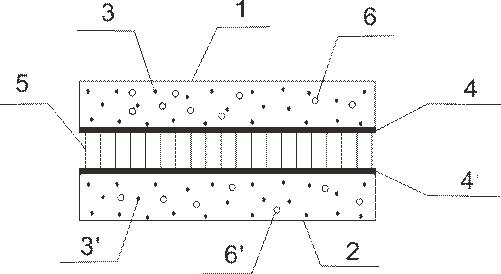

1.一种静电植绒式高弹吸音阻燃熔喷非织造布，其特征在于：上层基布(1)内部粘附有吸音颗粒(3)和阻燃粉(6)，下层基布(2)内部粘附吸音颗粒(3’)和阻燃粉(6’)，上层基布(1)和下层基布(2)相向的表面分别涂覆有上层粘合剂膜(4)、下层粘合剂膜(4’)，绒毛(5)处于伸直的状态，两端分别插入上层粘合剂膜(4)、下层粘合剂膜(4’)中，绒毛(5)固结在上层基布(1)与下层基布(2)相向的表面。2.如权利要求1所述的一种静电植绒式高弹吸音阻燃熔喷非织造布，其特征在于：所述的上层基布(1)、下层基布(2)为熔喷法制备的非织造布。3.如权利要求1所述的一种静电植绒式高弹吸音阻燃熔喷非织造布，其特征在于：所述的吸音颗粒(3、3’)为开孔的三维网格结构的聚氨酯或三聚氰胺发泡颗粒。4.如权利要求1所述的一种静电植绒式高弹吸音阻燃熔喷非织造布，其特征在于：所述的绒毛(5)的材料为聚酯纤维或聚酰胺纤维。5.如权利要求1所述的一种静电植绒式高弹吸音阻燃熔喷非织造布，其特征在于：所述的阻燃粉(6、6’)为阻燃效果好、环保的阻燃粉。6.如权利要求1-5中任一项所述的一种静电植绒式高弹吸音阻燃熔喷非织造布的制造方法，包括如下步骤：(1)制备混合物：将吸音颗粒(3、3’)与阻燃粉(6、6’)混合均匀，制得吸音颗粒(3、3’)与阻燃粉(6、6’)的混合物；(2)吹入混合物：在熔喷法制备上层基布(1)、下层基布(2)的过程中，熔体从喷丝孔挤出，受到高速热气流的拉伸形成超细纤维到达凝网帘的同时，用热吹风的方式分别将吸音颗粒(3、3’)和阻燃粉(6、6’)的混合物吹附在超细纤维上，分别制备得到内部粘附有吸音颗粒(3)和阻燃粉(6)的上层基布(1)和内部粘附有吸音颗粒(3’)和阻燃粉(6’)的下层基布(2)(3)涂胶：分别在上层基布(1)与下层基布(2)相对的表面，涂覆上层粘合剂膜(4)、下层粘合剂膜(4’)；(4)静电植绒：在上层基布(1)涂覆了上层粘合剂膜(4)的表面，进行静电植绒，将绒毛(5)植在上层基布(1)的表面；(5)烘燥：对已完成静电植绒的上层基布(1)进行烘燥；(6)吸绒：对烘燥过的上层基布(1)进行吸绒；(7)基布复合：将经过吸绒的上层基布(1)与涂覆了下层粘合剂膜(4’)的下层基布(2)在电压为60kV，输出电流为5mA，高压电场极间距离10cm的高压电场作用下进行复合，绒毛(5)与下层基布(2)的表面垂直，绒毛(5)处于伸直的状态；(8)烘燥：基布复合后进行烘燥，烘燥使下层粘合剂膜(4’)的水分蒸发，绒毛(5)的另一端固结在下层基布(2)的表面；(9)卷绕：烘燥后进行卷绕，制得静电植绒式高弹吸音阻燃熔喷非织造布。
