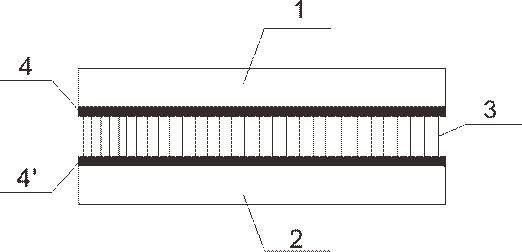

1.一种涂胶植绒式高弹保暖片状材料，其特征在于：上层纤网(1)与下层纤网(2)相向的表面分别涂覆上粘合剂膜(4)、下粘合剂膜(4’)，绒毛(3)夹在上层纤网(1)与下层纤网(2)之间，绒毛(3)处于垂直状态，两端分别插入上粘合剂膜(4)、下粘合剂膜(4’)之中，固结在上层纤网(1)及下层纤网(2)的表面。2.如权利要求1所述的一种涂胶植绒式高弹保暖片状材料，其特征在于：所述的上层纤网(1)、下层纤网(2)为短纤维机械梳理成网或气流成网的纤网。3.如权利要求1所述的一种涂胶植绒式高弹保暖片状材料，其特征在于：所述的上粘合剂膜(4)及下粘合剂膜(4’)选用的粘合剂为粘结强度高、耐水洗、耐老化型的粘合剂。4.如权利要求1所述的一种涂胶植绒式高弹保暖片状材料，其特征在于：所述的上粘合剂膜(4)与下粘合剂膜(4’)的形状为条形或格子形，大小相同。5.如权利要求1所述的一种涂胶植绒式高弹保暖片状材料，其特征在于：所述的绒毛(3)的材料为聚酯纤维或聚酰胺纤维。6.如权利要求1-5中任一项所述的一种涂胶植绒式高弹保暖片状材料的制造方法，其特征在于：该方法包括如下步骤：(1)纤网制备：分别制备上层纤网(1)、下层纤网(2)；(2)涂胶：分别在上层纤网(1)、下层纤网(2)相向的表面上涂覆粘合剂，形成条形或格子形的上粘合剂膜(4)及下粘合剂膜(4’)；(3)静电植绒：在上层纤网(1)涂覆了上粘合剂膜(4)的表面上进行静电植绒，将绒毛(3)植在上层纤网(1)的表面，并使绒毛(3)处于垂直状态；(4)烘燥：对已完成静电植绒的上层纤网(1)进行烘燥；(5)吸绒：将烘燥过的上层纤网(1)进行吸绒处理；(6)纤网复合：将吸绒过的上层纤网(1)与涂覆了粘合剂形成下粘合剂膜(4’)的下层纤网(2)在额定电压为50kV，输出电流为5mA，高压电场极间距离12cm的高压电场作用下进行复合，绒毛(3)与下层纤网(2)的表面垂直，绒毛(3)处于伸直的状态；(7)烘燥：纤网复合后，进行烘燥，烘燥方式为热风烘燥，温度为160℃，烘燥时间为3min，烘燥使下粘合剂膜(4’)的水分蒸发，绒毛(3)的另一端固结在下层纤网(2)的表面；(8)卷绕：烘燥后，卷绕，制得涂胶植绒式高弹保暖片状材料。
