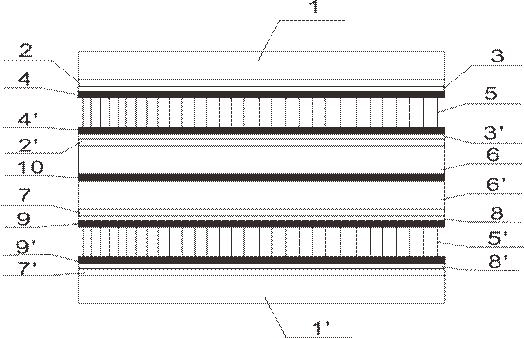

1.一种薄膜多层植绒式高弹保暖片状材料，其特征在于：上层纤网(1)与中上层纤网(6)相向的表面分别用上热熔膜(2)、中上热熔膜(2’)固结上植绒薄膜基材(3)、中上植绒薄膜基材(3’)，上层绒毛(5)夹在上植绒薄膜基材(3)、中上植绒薄膜基材(3’)之间，上植绒薄膜基材(3)与中上植绒薄膜基材(3’)相向的表面分别涂覆上粘合剂膜(4)、中上粘合剂膜(4’)，上层绒毛(5)处于伸直状态，两端分别插入上粘合剂膜(4)、中上粘合剂膜(4’)之中，固结在上植绒薄膜基材(3)、中上植绒薄膜基材(3’)的表面，中下层纤网(6’)与下层纤网(1’)相向的表面分别用中下热熔膜(7)、下热熔膜(7’)固结中下植绒薄膜基材(8)、下植绒薄膜基材(8’)，下层绒毛(5’)夹在中下植绒薄膜基材(8)、下植绒薄膜基材(8’)之间，中下植绒薄膜基材(8)与下植绒薄膜基材(8’)相向的表面分别涂覆中下粘合剂膜(9)、下粘合剂膜(9’)，下层绒毛(5’)处于伸直状态，两端分别插入中下粘合剂膜(9)、下粘合剂膜(9’)之中，固结在中下植绒薄膜基材(8)、下植绒薄膜基材(8’)的表面，中上层纤网(6)与中下层纤网(6’)之间用热熔膜(10)固结在一起。2.如权利要求1所述的一种薄膜多层植绒式高弹保暖片状材料，其特征在于：所述的上层纤网(1)、中上层纤网(6)、中下层纤网(6’)、下层纤网(1’)为短纤维机械梳理成网或气流成网的纤网。3.如权利要求1所述的一种薄膜多层植绒式高弹保暖片状材料，其特征在于：所述的上植绒薄膜基材(3)、中上植绒薄膜基材(3’)、中下植绒薄膜基材(8)、下植绒薄膜基材(8’)、上热熔膜(2)、中上热熔膜(2’)、中下热熔膜(7)、下热熔膜(7’)的形状为条形或格子形，大小相同。4.如权利要求1所述的一种薄膜多层植绒式高弹保暖片状材料，其特征在于：所述的上粘合剂膜(4)、中上粘合剂膜(4’)、中下粘合剂膜(9)、下粘合剂膜(9’)选用的粘合剂为粘结强度高、耐水洗、耐老化型的粘合剂。5.如权利要求1所述的一种薄膜多层植绒式高弹保暖片状材料，其特征在于：所述的上层绒毛(5)与下层绒毛(5’)的材料为聚酯纤维或聚酰胺纤维。6.如权利要求1-5中任一项所述的一种薄膜多层植绒式高弹保暖片状材料的制造方法，其特征在于：该方法包括如下步骤：(1)植绒前准备：将上植绒薄膜基材(3)、中上植绒薄膜基材(3’)、上热  熔膜(2)、中上热熔膜(2’)制备成大小相同的条形或者格子的形状；将中下植绒薄膜基材(8)、下植绒薄膜基材(8’)、中下热熔膜(7)、下热熔膜(7’)制备成大小相同的条形或者格子的形状；(2)纤网制备：分别制备上层纤网(1)、中上层纤网(6)、中下层纤网(6’)、下层纤网(1’)；(3)热压覆膜：将上植绒薄膜基材(3)与上热熔膜(2)一起涂覆在上层纤网(1)上，并使上热熔膜(2)在上植绒薄膜基材(3)与上层纤网(1)之间，热压使上热熔膜(2)熔融，将上植绒薄膜基材(3)固结在上层纤网(1)上；将中上植绒薄膜基材(3’)与中上热熔膜(2’)一起涂覆在中上层纤网(6)上，并使中上热熔膜(2’)在中上植绒薄膜基材(3’)与中上层纤网(6)之间，热压使中上热熔膜(2’)熔融，将中上植绒薄膜基材(3’)固结在中上层纤网(6)上；将中下植绒薄膜基材(8)与中下热熔膜(7)一起涂覆在中下层纤网(6’)上，并使中下热熔膜(7)在中下植绒薄膜基材(8)与中下层纤网(6’)之间，热压使中下热熔膜(7)熔融，将中下植绒薄膜基材(8)固结在中下层纤网(6’)上；将下植绒薄膜基材(8’)与下粘合剂膜(9’)一起涂

覆在下层纤网(1’)上，并使下粘合剂膜(9’)在下植绒薄膜基材(8’)与下层纤网(1’)之间，热压使下粘合剂膜(9’)熔融，将下植绒薄膜基材(8’)固结在下层纤网(1’)上；(4)涂胶：分别在固结在上层纤网(1)上的上植绒薄膜基材(3)、固结在中上层纤网(6)上的中上植绒薄膜基材(3’)、固结在中下层纤网(6’)上的中下植绒薄膜基材(8)、固结在下层纤网(1’)上的下植绒薄膜基材(8’)的表面上涂覆上粘合剂膜(4)、中上粘合剂膜(4’)、中下粘合剂膜(9)、下粘合剂膜(9’)；(5)静电植绒：分别在涂胶后的中上层纤网(6)、中下层纤网(6’)的表面上进行静电植绒，将上层绒毛(5)、下层绒毛(5’)分别植在中上层纤网(6)及中上植绒薄膜基材(3’)、中下层纤网(6’)及中下植绒薄膜基材(8)的表面，并使上层绒毛(5)、下层绒毛(5’)处于伸直状态；(6)烘燥：对已完成静电植绒的中上层纤网(6)及中下层纤网(6’)进行烘燥；(7)吸绒：将烘燥过的中上层纤网(6)及中下层纤网(6’)进行吸绒处理；(8)纤网覆膜固结：将吸绒处理后的中上层纤网(6)及中下层纤网(6’)没有植绒的一面相互叠合，并中间夹热熔膜(10)，经过热处理将中上层纤网(6)与中下层纤网(6’)固结在一起；(9)纤网复合：分别将经过热压覆膜、涂胶后的上层纤网(1)与吸绒过的中上层纤网(6)，下层纤网(1’)与吸绒过的中下层纤网(6’)在额定电压为50kV，输出电流为5mA，高压电场极间距离12cm的高压电场作用下进行复合；(10)烘燥：纤网复合后，进行烘燥，使上粘合剂膜(4)、下粘合剂膜(9’)的水分蒸发，上层绒毛(5)的另一端固结在上植绒薄膜基材(3)的表面，下层绒毛(5’)的另一端固结在下植绒薄膜基材(8’)的表面；(11)卷绕：烘燥后，卷绕，制得薄膜多层植绒式高弹保暖片状材料。
