专利号: 2015102548871
申请人: 浙江海洋学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

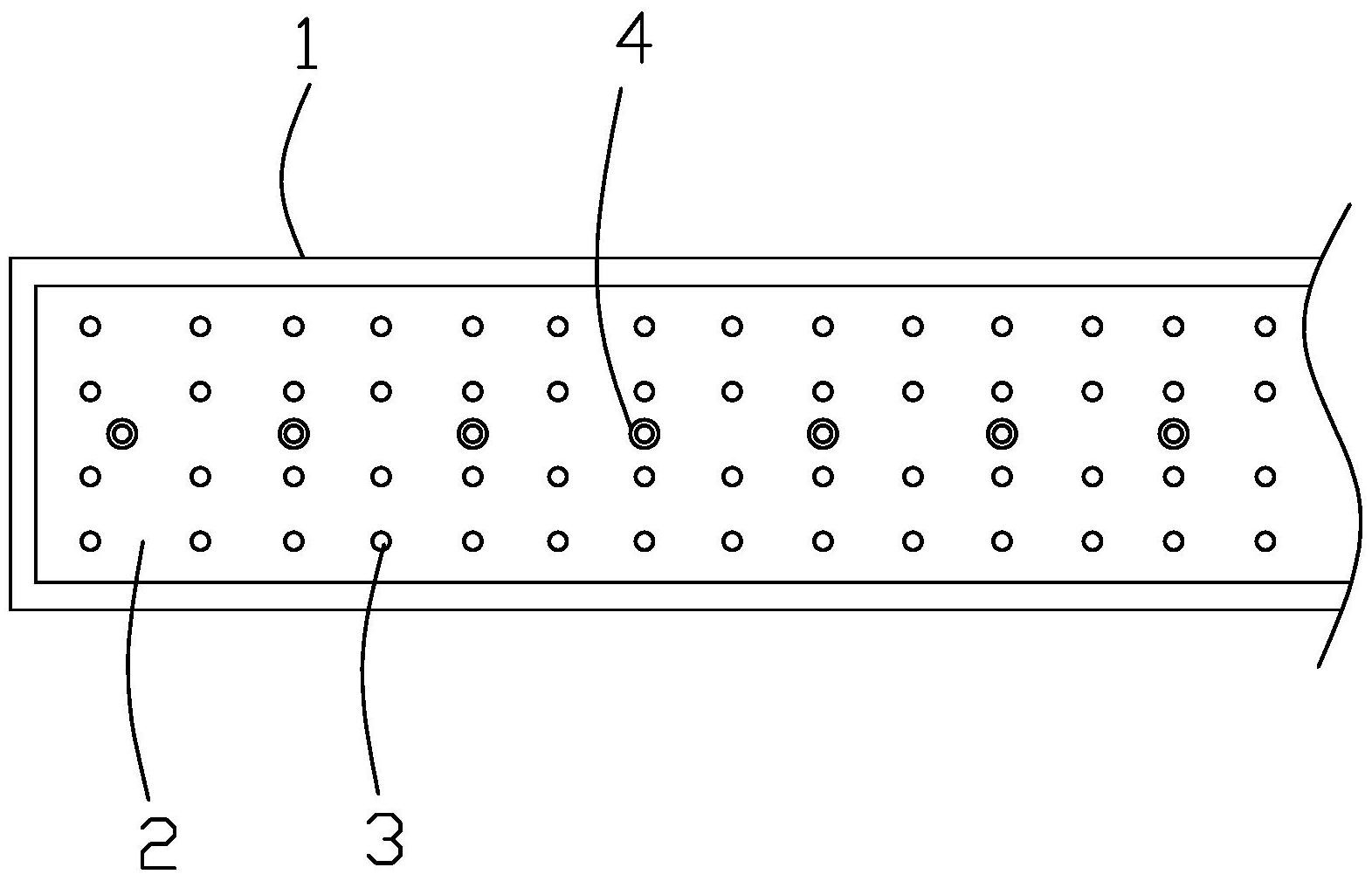

1.一种餐饮垃圾及废水处理系统,其特征在于:包括有若干平行排列的处理槽(1),在处理槽内设置有隔板(2),隔板将处理槽分隔成上部的堆肥部(7)和下部的滤液通风室(6),隔板上开有若干滤液孔(3),且在隔板上还设置有若干温度平衡管(4),所述滤液通风室一端设有滤液出口(15),滤液出口连接至滤液处理机构,滤液通风室另一端还与风机(16)相连接,系统还包括有翻堆机(22),翻堆机安装在能在处理槽之间移动的移动支架(17)上,所述温度平衡管(4)包括有静管(9)和动管(8),所述静管上端封闭,静管下端与滤液通风室(6)相通,所述动管为下端开口的管路,动管紧套在静管上,在静管的侧壁上开有若干第一通气孔(10),在动管的侧壁上开有若干与第一通气孔位置相对应的第二通气孔(11),在第一通气孔处设置有第一滤网(12)。

2.根据权利要求1所述的一种餐饮垃圾及废水处理系统,其特征是所述处理槽(1)为长形槽体,处理槽的底面由一端向另一端倾斜设置,在处理槽底面上设置有若干支撑柱(14),所述隔板(2)放置在支撑柱上,所述滤液出口(15)设置在处理槽底面低的一端处,滤液出口上设置有开关阀,风机连接在处理槽底面高的一端处。

3.根据权利要求1或2所述的一种餐饮垃圾及废水处理系统,其特征是所述滤液处理机构包括预处理部、生化处理部、二次处理部和催化氧化处理部,所述预处理部包括依次连接的集水池(25)、芬顿反应池(26)、第一混凝反应池(27)和第一沉淀池(28);所述生化处理部包括依次连接的厌氧生化池(31)、兼氧生化池(32)和好氧生化池(33),第一沉淀池出水口连接到厌氧生化池上;所述二次处理部包括依次相连的第二混凝反应池(34)和第二沉淀池(35),所述好氧生化池连接在第二混凝反应池上;所述催化氧化系统包括臭氧催化氧化池(36),第二沉淀池与臭氧催化氧化池相连,臭氧催化氧化池出水口与排放口连接。

4.根据权利要求3所述的一种餐饮垃圾及废水处理系统,其特征是滤液处理机构还包括有污泥浓缩池(29)和污泥脱水系统(30),污泥浓缩池与污泥脱水系统相连,所述第一沉淀池(28)和第二沉淀池(35)底部分别连接至污泥浓缩池。

5.根据权利要求1或2所述的一种餐饮垃圾及废水处理系统,其特征是所述隔板(2)上滤液孔(3)的顶部设置有第二滤网(13),在隔板表面横向以及纵向的滤液孔之间设置有导流槽(5)。

6.根据权利要求1或2所述的一种餐饮垃圾及废水处理系统,其特征是所述移动支架(17)包括两个纵滑轨(18),纵滑轨两端安装有支撑脚,在纵滑轨上设置有纵滑块(19),纵滑块一端设置有电机驱动的第一驱动齿轮,另一端设置有第一从动齿轮,在纵滑轨表面设置有与齿槽,第一驱动齿轮、第一从动齿轮与齿槽相啮合,在两纵滑块支架设置有两个横滑轨(20),在横滑轨上分别倒置设置有横滑块(21),横滑块一端设置有电机驱动的第二驱动齿轮,另一端设置有第二从动齿轮,在横滑轨表面设置有齿槽,第二驱动齿轮、第二从动齿轮与齿槽相啮合,在两个横滑块上分别设置有伸缩杆(23),伸缩杆上设置有连接块(24),翻堆机安装在两连接块之间。
