专利号: 2015102550388
申请人: 苏州久易光电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

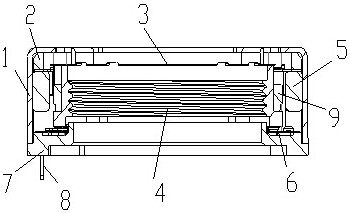

摘要:

权利要求书:

1.一种双簧片透镜驱动装置,包括:方形壳体、方形透镜载体和固定底座,所述方形壳体的底部敞开,且其顶面中心位置设置有一方形开窗,所述固定底座设置在方形壳体的底部并对其敞开的部位进行封闭,所述方形透镜载体设置在方形壳体内部,所述方形透镜载体外部缠绕设置有线圈,所述方形透镜载体上方设置有一个垫片,所述垫片包括一个设置在方形壳体内腔顶部的方框以及设置在方框四个角上并垂直指向固定底座的第一导向柱,四个第一导向柱在垫片四周形成四个卡槽,所述卡槽内分别设置有长条磁石,其特征在于,所述方形透镜载体顶部与垫片之间设置有第一簧片,所述方形透镜载体底部与固定底座之间设置有第二簧片,所述第一导向柱的末端分别设置有第一凹槽,所述第一簧片包括第一外部方框及与之相连的第一内部圆环,所述第一外部方框的四个角分别延伸至第一凹槽内,所述第一内部圆环上设置有数个第一涂胶孔,所述第一内部圆环的内孔上分别设置有至少8个梯形限位槽,所述方形透镜载体的顶面上设置有数个与梯形限位槽相对应的梯形凸块,所述第二簧片包括第二外部方框及与之相连的第二内部圆环,所述第二外部方框四条边上分别设置有第一定位孔,所述固定底座是设置有与第一定位孔相对应的第一定位柱,所述第二内部圆环上设置有数个第二涂胶孔,所述第二内部圆环内孔上设置有至少8个定位槽,所述方形透镜载体底部设置有数个与定位槽相对应的定位块,所述固定底座的四个角上设置有垂直指向垫片的第二导向柱,所述第二导向柱的顶部设置有与第一凹槽相对应的压迫凸块,所述第一外部方框的四个角分别延伸至第一导向柱的内侧,所述第一导向柱的内侧设置有与第一外部方框的四个角相对应的竖槽。2.根据权利要求1所述的双簧片透镜驱动装置,其特征在于,所述长条磁石分别贴靠在方形壳体的四周内壁上,并设置有胶水进行固定。3.根据权利要求1所述的双簧片透镜驱动装置,其特征在于,所述固定底座上设置有两个延伸至外部的导电端子,所述导电端子的顶端分别通过第二簧片与线圈相连接以供电。4.根据权利要求1所述的双簧片透镜驱动装置,其特征在于,所述方形开窗的四个角上分别设置有垂直指向固定底座的弯板。5.根据权利要求1所述的双簧片透镜驱动装置,其特征在于,所述方形透镜载体内部设置有透镜安装螺纹。6.根据权利要求1所述的双簧片透镜驱动装置,其特征在于,所述方形透镜载体外部四个面上分别设置有方柱凸起,所述方形透镜载体的底部设置有一圈向外延伸的凸边,所述线圈缠绕固定在方柱凸起与凸边之间。7.根据权利要求1所述的双簧片透镜驱动装置,其特征在于,所述第一涂胶孔内涂有胶水使得第一内部圆环固定在方形透镜载体的顶面上。8.根据权利要求1所述的双簧片透镜驱动装置,其特征在于,所述第二涂胶孔内涂有胶水与方形透镜载体的底面相连接。9.根据权利要求4所述的双簧片透镜驱动装置,其特征在于,所述方形透镜载体的四个角上分别设置有导向槽,所述弯板的末端分别延伸至导向槽内,所述导向槽的底部分别设置有通孔,所述固定底座上设置有与通孔相对应的第三导向柱。
