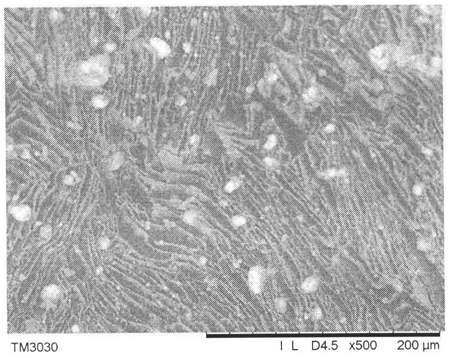

1.一种羟基磷灰石增强角蛋白复合骨材的制备方法，其特征在于，该制备方法将由废弃天然角蛋白纤维经还原法得到纯角蛋白溶液和羟基磷灰石共混，经超声分散后冷冻干燥获得羟基磷灰石/角蛋白复合多孔材料，将该复合多孔材料浸泡在PBS溶液中进行增强处理，而后再次进行冷冻干燥获得具有良好力学性能的羟基磷灰石增强角蛋白复合骨材，所得羟基磷灰石增强角蛋白复合骨材的抗压强度范围为200-800KPa，羟基磷灰石与角蛋白基质的质量比为1-15∶99-85，角蛋白溶液的浓度范围是50mg/ml-150mg/ml。2.如权利要求1所述的羟基磷灰石增强角蛋白复合骨材的制备方法，其特征在于，所述的天然角蛋白纤维为废弃人发、羊毛、猪毛、兔毛、牛毛或驼毛。3.如权利要求1所述的羟基磷灰石增强角蛋白复合骨材的制备方法，其特征在于，所述的还原法所用试剂为还原剂和蛋白质变性剂的组合物，所述的还原剂为β-巯基乙醇、亚硫酸钠、亚硫酸氢钠、亚硫酸钾、亚硫酸氢钾或偏重亚硫酸钠，还原剂的质量百分比浓度为4％-7％，所述的蛋白质变性剂为尿素、硫脲或溴化锂，蛋白质变性剂的质量百分比浓度为15-25％。4.如权利要求2所述的羟基磷灰石增强角蛋白复合骨材的制备方法，其特征在于，具体步骤为：①将天然角蛋白纤维开松、除杂后剪断成5-10mm的纤维段，然后用石油醚和去离子水清洗去除油脂等杂质，自然风干；②将上述毛纤维以固液比为10-16g/250ml浸入到pH为9的还原剂和变性剂混合溶液中，在50℃-80℃条件下搅拌4-8h，搅拌速度为100-300r/min；③将上述搅拌后的混合溶液用100目筛网过滤除去未反应的毛纤维，而后将过滤得到的溶液在室温条件下透析36h，得到角蛋白溶液；④将上述角蛋白溶液进行离心除杂，离心速度为3000rmp/min-8000rmp/min，离心时间10min-30min，而后浓缩得到浓度为50mg/ml-150mg/ml的纯角蛋白溶液；⑤将羟基磷灰石按质量百分比浓度为1％-15％加入上述纯角蛋白溶液中，经超声分散使两者均匀混合，而后将混合溶液注入模具进行快速冷冻，再经冷冻干燥的方式得到羟基磷灰石/角蛋白复合多孔材料；⑥将上述羟基磷灰石/角蛋白复合多孔材浸入pH＝7 .4的PBS溶液中，并保持水浴温度为37℃，待1-7天后取出清洗，再经冷冻干燥，得到羟基磷灰石增强角蛋白复合骨材。5.如权利要求1所述的羟基磷灰石增强角蛋白复合骨材的制备方法，其特征在于，所述的超声分散具体为：将羟基磷灰石与纯角蛋白溶液的混合物放入玻璃仪器中，以50-100W的功率和20-40Hz的频率超声振荡10-30min。
