1.一种基于空间傅里叶变换的方向调制信号设计方法，其特征在于，包括如下步骤：S1、针对不同的通信模型建立理想情况下期望的相位波束空间覆盖函数；S1中不同通信模型下建立相应的相位波束赋形函数：设期望的阵列辐射方向图函数Sd(θ)由下式表示：Sd(θ)＝|Sd(θ)|ej·f(θ)    (1)

其中：|Sd(θ)|为辐射方向图的幅度函数，f(θ)为辐射方向图的相位函数；方向调制信号在空间不同方位的误码性能由接收信号星座点之间的相对相位关系决定，即不同符号对应的相位函数f(θ)决定；

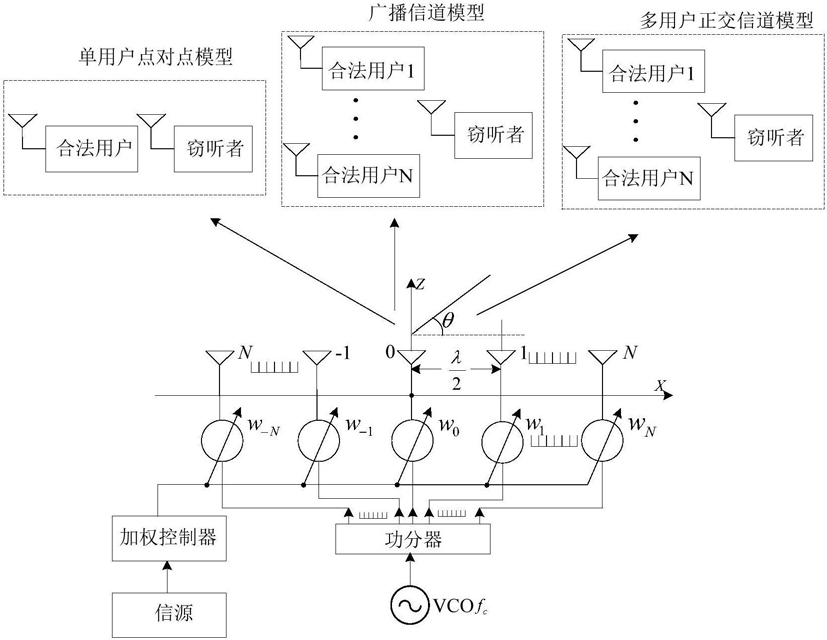

S2、根据相位波束与方向调制信号发射机中相控阵阵元加权值之间的空间傅里叶变换对关系得到相控阵阵元加权值，实现不同通信模型下方向调制信号的设计；S2中求解相控阵加权值具体为:根据期望的辐射方向图函数Sd(θ)与阵元加权值wk之间的空间傅里叶变换对关系，阵元加权值wk可以表示如下：其中：u＝πcosθ；将不同通信模型的表达式代入到式(5)，就可以得到不同通信模型下相控阵的加权值w'k；

S3、对相控阵加权值的修正。

2.根据权利要求1所述的基于空间傅里叶变换的方向调制信号设计方法，其特征在于，对于笔形相位波束点对点信道表达式为：其中：θd表示期望接收机所在的空间方位信息，Δθ相位波束的半波束宽度，f(θ)的值在期望方位对应于不同调制符号相位值，其中对QPSK调制符号 而言，在期望方位满足

3.根据权利要求1所述的基于空间傅里叶变换的方向调制信号设计方法，其特征在于，对于扇形相位波束的广播信道表达式为：其中： 表示扇形相位波束覆盖的方位角范围，f(θ)的值在覆盖范围内对应于不同调制符号相位值，在覆盖范围内满足

4.根据权利要求1所述的基于空间傅里叶变换的方向调制信号设计方法，其特征在于，对于多用户的正交相位表达式为：其中：m＝1,2,…,M表示系统中的第m个用户， 分别表示第m个合法用户所在的空间方位信息，f1(θ),…,fM(θ)的值应于不同调制符号相位值，由于不同用户的通信信息不同，在对应方位取值也不相同，但都满足

5.根据权利要求1所述的基于空间傅里叶变换的方向调制信号设计方法，其特征在于，S3中对相控阵加权值的修正：由于Sd(θ)与w'k之间符合空间傅里叶变换对的前提条件是发射阵元数目趋向于无穷，因此式(5)得到的阵元加权值只是理想加权值的截短函数；为了保证在期望方位综合出基带数字调制信号，需要对式(5)得到的加权值进行修正，对于笔形相位波束点对点信道、扇形相位波束的广播信道和多用户的正交相位波束理想情况下的修正表达式分别用式(7)、式(8)和式(9)表示：其中：phase(·)为取相位函数， 对应于相控阵加权值wk的辐射

信号方向图用S(θ)表示。
