1.一种桑杆活性炭/铁锰氧化物复合吸附剂的制备方法，其特征在于具体步骤为：（1）将桑杆去皮后用破碎机破碎，过20目筛，烘干备用；

（2）取10g步骤(1)所得的已经破碎烘干的桑杆放置于500mL的烧杯中，加入100mL浓度为20g/L～50g/L的高锰酸钾溶液，机械搅拌10分钟，充分均匀，用玻璃表面皿盖住，浸渍12～48小时后过滤；

（3）将步骤（2）过滤后的滤渣放入烧杯中，在快速搅拌下加入100mL浓度为10mg/L～

40mg/L的氯化亚铁溶液,机械搅拌10分钟，充分均匀，用玻璃表面皿盖住，浸渍12～48小时后过滤；

（4）将步骤（3）过滤后的滤渣放入烧杯中，加入50mL浓度为7%的氢氧化钠溶液，充分搅拌均匀，用玻璃表面皿盖住，浸渍6小时后过滤，再用超纯水充分洗涤；

（5）将步骤（4）得到的滤渣放在磁盘中，在60℃～70℃下干燥12小时，得到干燥的桑杆/铁锰氧化物复合物；

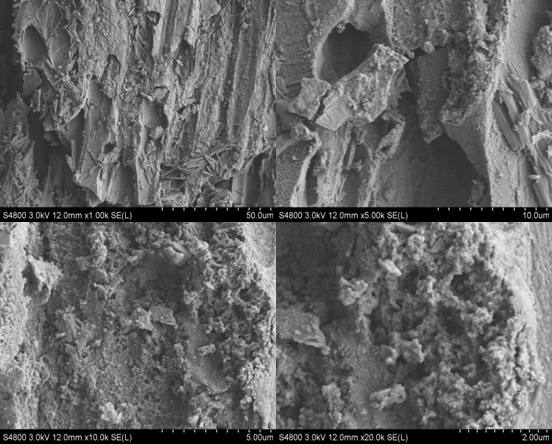

（6）将步骤（5）得到的干燥的桑杆/铁锰氧化物复合物放入坩埚中，在400℃～550℃下煅烧1～4小时，取出放入干燥器中，自然冷却，然后用研钵研磨，过100目筛，得到桑杆活性炭/铁锰氧化物复合吸附剂。
