专利号: 2015102663704
申请人: 临沂大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种多层过滤网的雾霾过滤纱窗,其特征在于:

包括支撑架、过滤网插板槽、过滤网插板;

所述支撑架有平开式支撑架和平开上悬式支撑架两种,设置有美式花兰螺丝,连接支撑架、窗户和窗框,使支撑架、窗户和窗框连接紧密;

所述过滤网插板槽开在支撑架里侧,槽的数量至少为三个,每个槽可对应卡入一个过滤网插板;

所述过滤网插板为包边的过滤网,该包边可对应卡入前述任一槽,过滤网是选自核孔膜、微孔塑料软板、HEPA防霾过滤网的其中之一;

前述过滤网插板槽中插有至少两个过滤网插板,且所述至少两个过滤网插板的过滤网不同。

2.如权利要求1所述的多层过滤网的雾霾过滤纱窗,其特征在于:所述至少两个过滤网插板插,具体是三个互不相同的过滤网插板;

所述微孔塑料软板的参数配置为,微孔孔径为5um-20um,微孔目数为1000~3000个,滤网厚度为0.05~0.3mm;或者配置为,微孔孔径为10um-30um,网孔目数为1000~2000个,滤网厚度为0.1~0.35mm;

6 4

所述核孔膜的微孔直径在1-5um,单位英寸孔数量为8×10-5×10,膜厚度为

10-30um;

所述HEPA防霾过滤网针对0.3um粒子净化率在99.97%以上;

所述支撑架设有橡皮垫(103),和窗框、窗户、插板槽、插板紧密结合。

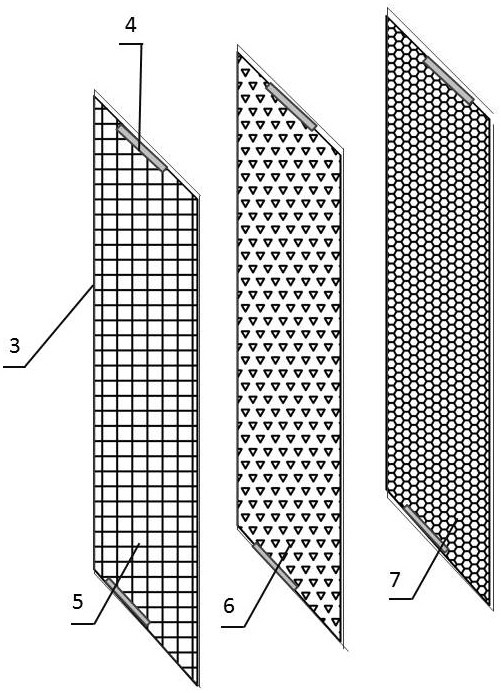

3.如权利要求2所述的多层过滤网的雾霾过滤纱窗,其特征在于:所述三个互不相同的过滤网插板,具体是两个参数配置不同的微孔塑料软板过滤网插板和一个核孔膜过滤网插板,插放顺序自外到内为,微孔塑料软板过滤网插板,微孔塑料软板过滤网插板,核孔膜过滤网插板。

4.如权利要求2所述的多层过滤网的雾霾过滤纱窗,其特征在于:所述三个互不相同的过滤网插板,具体是一个微孔塑料软板过滤网插板、一个HEPA防霾过滤网插板、和一个核孔膜过滤网插板,插放顺序自外到内为,微孔塑料软板过滤网插板,核孔膜过滤网插板、HEPA防霾过滤网插板。

5.如权利要求3或4所述的多层过滤网的雾霾过滤纱窗,其特征在于:所述核孔膜过滤网插板,核孔膜两面都有加固的微孔塑料软板保护层,所述微孔塑料软板保护层的参数配置为,微孔孔径为15um-30um,微孔目数为1000-1500个,滤网厚度为

0.2-0.4mm。

6.一种制作如权利要求5所述的多层过滤网的雾霾过滤纱窗的方法,其特征在于:选择平开式支撑架和平开上悬式支撑架任一种,在美兰螺丝的紧固下,让其和窗户和窗框结合,用胶密闭;

将前述微孔塑料软板过滤网、HEPA防霾过滤网、核孔膜过滤网包边,制成微孔塑料软板过滤网插板、HEPA防霾过滤网插板、核孔膜过滤网插板;

所述核孔膜两面都有加固的微孔塑料软板保护层的核孔膜过滤网插板,其制造方法为将核孔膜过滤网包边,再在两侧加固以微孔塑料软板,两侧加固的微孔塑料软板的参数可以相同或者不同;或者是在两侧加固以微孔塑料软板,然后在整体包边;

根据各个插板和插板槽的尺寸情况,设置橡皮垫;按照一定顺序的依次将插板放入插板槽。
