专利号: 2015102719517
申请人: 镇江市高等专科学校
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

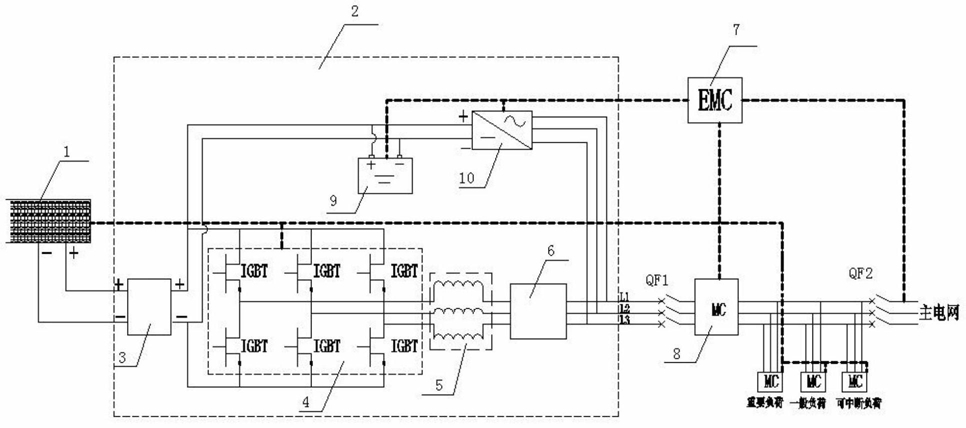

1.一种智能微电网专用逆变器的控制方法,智能微电网专用逆变器包括EMI直流滤波器(3)、三相桥式逆变电路(4)、L滤波器(5)、EMI交流滤波器(6)、智能微网控制器(7)、智能监控器(8)、维持逆变蓄电池(9)、整流充电器(10)、断路器QF1、断路器QF2;太阳能发电板(1)与所述EMI直流滤波器(3)的输入端相连,所述EMI直流滤波器(3)的输出端与三相桥式逆变电路(4)的输入端相连,三相桥式逆变电路(4)的输出端与L滤波器(5)的一端相连,L滤波器(5)的另一端与EMI交流滤波器(6)的输入端相连,所述EMI交流滤波器(6)的输出端经断路器QF1后与智能监控器(8)一端相连,智能监控器(8)的另一端与负荷相连,主电网经断路器QF2与负荷相连,所述整流充电器(10)的交流输入端与EMI交流滤波器(6)的输出端相连,整流充电器(10)的直流输出端与维持逆变蓄电池(9)的电极相连,维持逆变蓄电池(9)的电极还与EMI直流滤波器(3)的输出端相连,所述智能微网控制器(7)的控制信号输送至三相桥式逆变电路(4)、智能监控器(8)、维持逆变蓄电池(9)、整流充电器(10);智能微电网专用逆变器的控制方法,包括:智能微网控制器(7)控制整流充电器(10)为维持逆变蓄电池(9)充电,当太阳能发电板(1)电压高于三相桥式逆变电路(4)工作电压时三相桥式逆变电路(4)工作将电能送入智能微电网,当太阳能发电板(1)电压低于三相桥式逆变电路(4)工作电压时,智能微网控制器(7)控制维持逆变蓄电池(9)放电至三相桥式逆变电路(4)输入端,保持三相桥式逆变电路(4)运行;其特征在于,当主电网失电时,智能微网控制器(7)根据检测的光伏发电量、重要负荷的用电量以调整维持逆变蓄电池(9)的放电量,或者智能微网控制器(7)根据检测的光伏发电量、维持逆变蓄电池(9)的电量调整负载用电量;太阳能发电板(1)电压低于三相桥式逆变电路(4)启动电压的情况下,通过维持逆变蓄电池(9)的小电流放电维持三相桥式逆变电路(4)的IGBT组的逆变工作状态,当主电网失电时维持逆变蓄电池(9)改变为大电流放电状态维持三相桥式逆变电路(4)的IGBT组的逆变工作状态。
