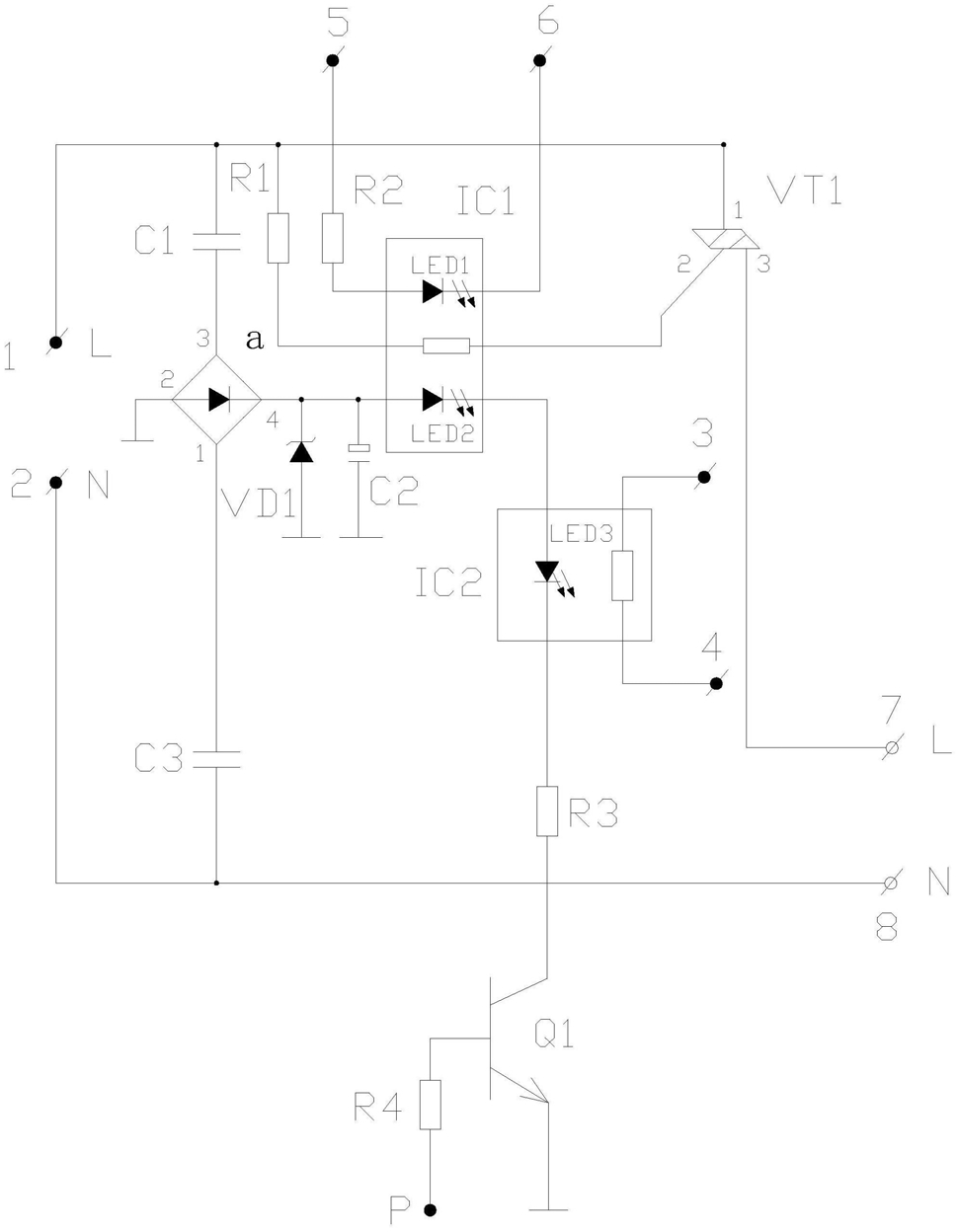

1.一种零功耗触摸开关模块电路，其特征在于：包括第一电容(C1)、第一电阻(R1)、第二电阻(R2)、第一光耦(IC1)、双向可控硅(VT1)、桥式整流二极管(a)、第三电容(C3)、稳压二极管(VD1)、第二电容(C2)、第二光耦(IC2)、第三电阻(R3)、三极管(Q1)、第三电阻(R4)、触摸点(P)、第1连接脚、第2连接脚、第3连接脚、第4连接脚、第5连接脚、第6连接脚、第7连接脚及第8连接脚；所述第一光耦(IC1)内部设有第一发光管(LED1)、第二发光管(LED2)和光敏电阻，所述第二光耦(IC2)内部设有第三发光管(LED3)和光敏电阻；

所述第1连接脚和第2连接脚的一端分别连接到220V电压的L端和N端，所述第7连接脚和第8连接脚的一端分别连接到所控电器的220V供电输入的L端和N端，所述第1连接脚另一端接至双向可控硅(VT1)的1脚，所述第2连接脚的另一端接第8连接脚的另一端，第5连接脚的一端连接到所控电器的供电+5V电源上，第6连接脚一端接所控电器的CPU控制开关机信号控制端，以低电平为开机信号，所述第5连接脚和第6连接脚另一端分别接至第一光耦(IC1)内部的第一发光管(LED1)的两端；所述第3连接脚和第4连接脚一端分别接所控电器的开关机控制端上，所述第3连接脚和第4连接脚另一端分别接至第二光耦(IC2)内部的光敏电阻；

所述第一电容(C1)和第一电阻(R1)一端分别接至第1连接脚，所述第一电容(C1)另一端接至桥式整流二极管(a)第3端，所述第三电容(C3)一端接至第2连接脚，另一端接至桥式整流二极管(a)第1端，所述桥式整流二极管(a)第2端接地，所述桥式整流二极管(a)第4端经稳压二极管(VD1)和第二电容(C2)一端接至第二光耦(IC2)内部的第二发光管(LED2)正极，所述第二发光管(LED2)负极接至第三发光管(LED3)正极，所述(LED3)负极经第三电阻(R3)接至三极管(Q1)集电极，所述三极管(Q1)发射极接地，三极管(Q1)基极经第四电阻(R4)接至触摸点(P)，所述稳压二极管(VD1)和第二电容(C2)另一端接地；

所述第一电阻(R1)另一端经第一光耦(IC1)内部的发光管接至双向可控硅(VT1)的

2脚，所述第二电阻(R2)串联在第5连接脚上。

2.根据权利要求1所述的零功耗触摸开关模块电路，其特征在于：所述桥式整流二极管(a)是由四个二极管串联成一回路构成，设有四个连接端口。
