专利号: 201510287104X
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

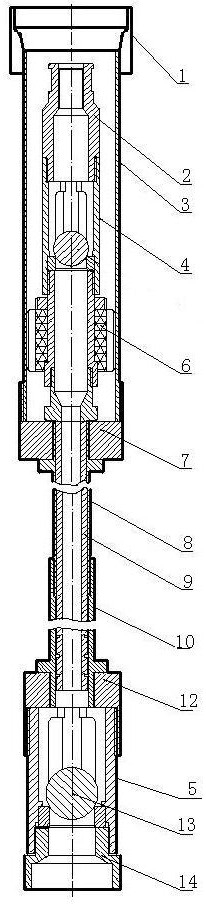

1.一种组合式泵筒小直径抽油泵,其特征在于:这种组合式泵筒小直径抽油泵包括泵筒总成、柱塞总成、进油阀总成(13),柱塞总成包括上罩(2)、闭式出油阀罩(4)、游动阀球、游动阀座、柱塞扶正器(6)、长的空心柱塞(9),上罩(2)、闭式出油阀罩(4)、游动阀球、游动阀座、柱塞扶正器(6)设置在油管短接(3)内,上罩(2)有外螺纹,闭式出油阀罩(4)有内螺纹,上罩(2)与闭式出油阀罩(4)螺纹连接,游动阀球和游动阀座设置在闭式出油阀罩(4)内,闭式出油阀罩(4)为带导向筋的梅花瓣形出油孔结构,柱塞扶正器(6)位于闭式出油罩(4)下,油管短接(3)上端部连接油管接箍(1),油管短接(3)下端连接上泵筒接箍(7),空心柱塞(9)连接在游动阀总成下端,空心柱塞(9)下部与下泵筒(10)配合部位均匀开有矩形平衡槽(11);上泵筒(8)上端连接上泵筒接箍(7),下端与下泵筒(10)螺纹连接,下泵筒(10)内径比上泵筒(8)内径大1mm;下泵筒(10)连接下泵筒接箍(12),下泵筒接箍(12)连接进油阀总成(13)的进油阀罩,进油阀总成(13)的进油阀罩下端连接进油阀座接箍(14),进油阀罩(5)为带导向筋的梅花瓣形出油孔结构;游动阀总成由上罩(2)、闭式出油阀罩(4)、游动阀球、游动阀座构成。

2.根据权利要求1所述的组合式泵筒小直径抽油泵,其特征在于:所述的下泵筒(10)与空心柱塞(9)之间的间隙宽度为1.045mm,矩形平衡槽(11)有5道,每个矩形平衡槽(11)的宽度1.5mm,深度2mm,槽间距20mm,距离空心柱塞(9)下端面20mm为第一道,依次向上布置。

3.根据权利要求1所述的组合式泵筒小直径抽油泵,其特征在于:所述的进油阀总成(13)主要由进油阀罩(5)、进油阀球、进油阀座和进油阀座接箍(14)组成。
