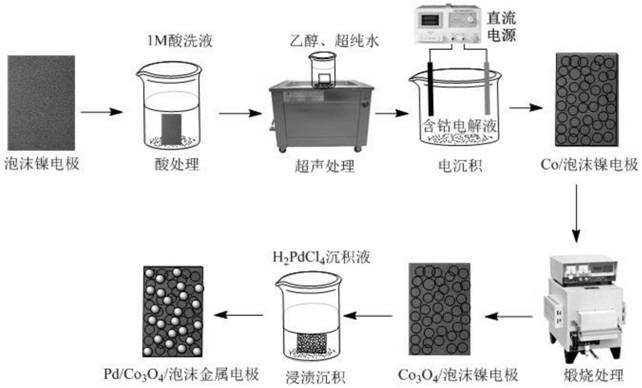

1.一种Pd/Co3O4/泡沫镍电极材料的制备方法，其特征在于，包括以下具体步骤：

(1)电极预处理：首先，将剪裁好的泡沫镍基体材料置于0.5-2mol/L的H2SO4或HNO3中酸处理3-8min，以除去表面的氧化层；随后，将经酸处理的泡沫镍基体依次在乙醇、去离子水中超声10-20min，除去表面的油污；

(2)电沉积：以二价钴盐和钠盐配制电沉积液，以惰性石墨电极为阳极，经预处理的泡沫镍基体材料为阴极，在恒温、恒电流的条件下进行电沉积制备Co/泡沫镍电极，将制备的Co/泡沫镍电极置于烘箱中，80-100℃下干燥0.5–2h；

(3)煅烧：将经上述电沉积过程制备的Co/泡沫镍电极置于管式电阻炉中，以恒定的升温速率升温，达到预设的温度，恒温煅烧即可得到Co3O4/泡沫镍电极；

(4)浸渍沉积：将PdCl2溶于1-2mol/L HCl溶液中，配制0.04-0.06mol/L的H2PdCl4贮备液，3-5℃保存；取H2PdCl4贮备液加水稀释，配成0.01-0.02mol/L的浸渍沉积液；将Co3O4/泡沫镍电极置于上述浸渍沉积液中，在摇床上震荡，直至浸渍沉积液的颜色由最初的黄棕色变成无色，得到Pd/Co3O4/泡沫镍电极。

2.根据权利要求1所述的Pd/Co3O4/泡沫镍电极材料的制备方法，其特征在于，所述的步骤(2)中，所述的二价钴盐为CoCl2或Co(NO3)2，浓度为0.01-0.1mol/L；所述的钠盐为Na2SO4或NaNO3，浓度为0.01-0.1mo/L。

3.根据权利要求1所述的Pd/Co3O4/泡沫镍电极材料的制备方法，其特征在于，所述的步骤(2)中，所述的恒温温度为60-80℃；所述的恒电流为5-20mA，电沉积时间20-40min。

4.根据权利要求1所述的Pd/Co3O4/泡沫镍电极材料的制备方法，其特征在于，所述的步骤(3)中，所述的管式电阻炉的升温速率为4-6℃/min；所述的恒温煅烧温度为250-500℃，所述的恒温煅烧时间为60-240min。
