专利号: 2015102880496
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 铁路
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

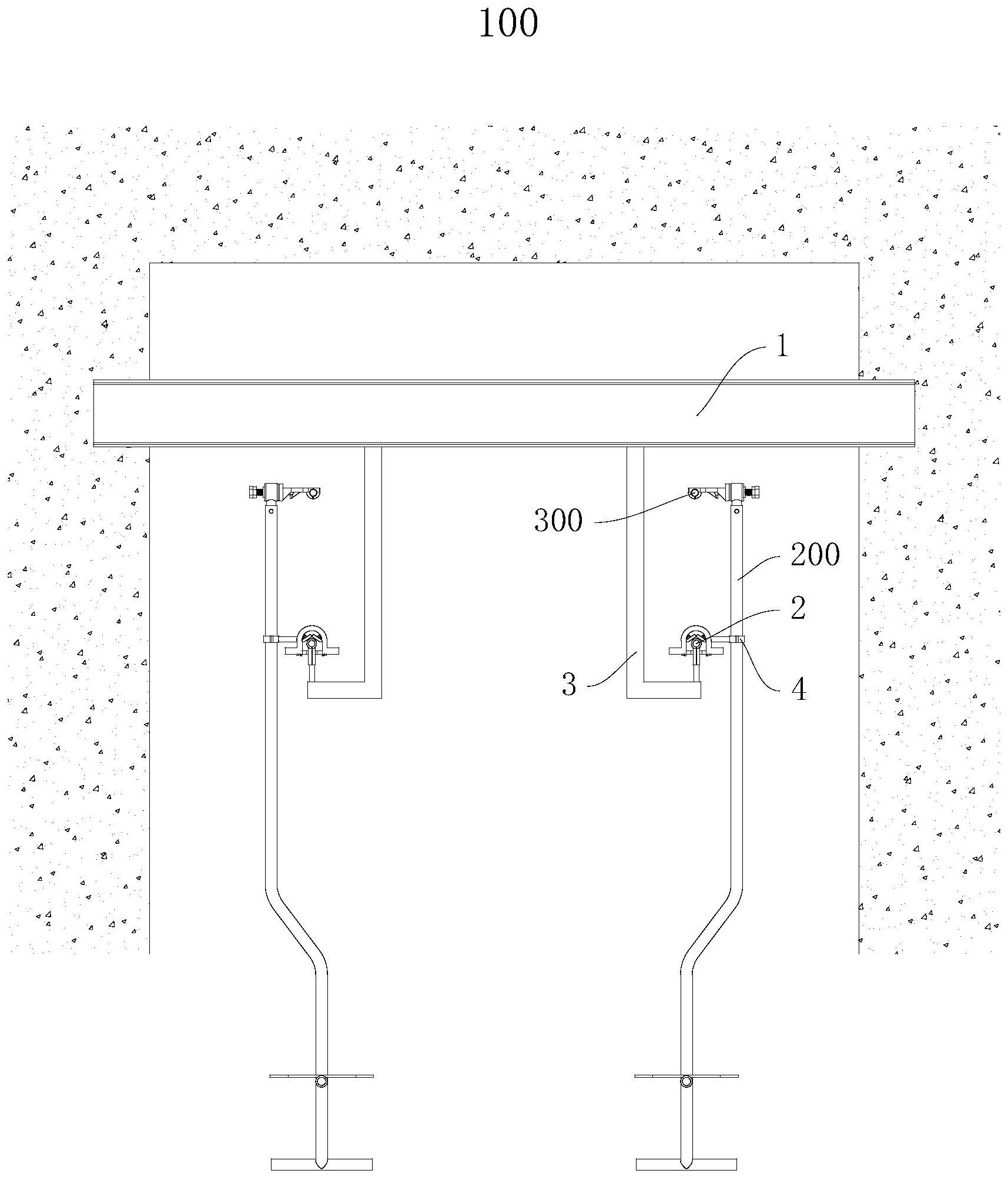

1.一种用于绳牵引运输装置的断绳保护组件,所述绳牵引运输装置包括:驱动轮和尾轮;牵引绳,所述牵引绳形成为环形且安装在所述驱动轮和所述尾轮上;驱动装置,所述驱动装置用于驱动所述驱动轮转动以使所述牵引绳运动;以及吊椅组件,所述吊椅组件与所述牵引绳相连且所述牵引绳带动所述吊椅组件运动以实现运输;所述断绳保护组件安装在所述驱动轮和所述尾轮之间,其特征在于,包括:支架;

固定杆,所述固定杆为至少三个且至少三个所述固定杆的一端固定在支架上;

安全绳,所述安全绳平行地设在所述牵引绳的下方,且所述安全绳固定在至少三个所述固定杆的另一端。

制动机构,所述制动机构连接在所述吊椅组件上并与所述安全绳相连,在所述绳牵引运输装置发生断绳事故时,所述制动机构与所述安全绳接触以对所述吊椅组件进行制动。

2.根据权利要求1所述的用于绳牵引运输装置的断绳保护组件,其特征在于,所述制动机构包括:连接杆,所述连接杆与所述吊椅组件可拆卸地相连;

制动架,所述制动架呈“Ω”形且所述制动架固定在所述连接杆上且所述制动架与所述安全绳相连,所述制动架底部两边的内侧开设有安装槽;

滑块,所述滑块为两个,所述两个滑块分别配合在两个所述安装槽内且两个所述滑块彼此相对的一面形成为外凸的弧形面;

绳槽块,所述绳槽块为两个且两个所述绳槽块可枢转地安装在所述制动架内构成“倒V”形。

3.根据权利要求2所述的用于绳牵引运输装置的断绳保护组件,其特征在于,所述制动架和所述滑块的其中一个上设有第一限位件,另一个上设有与所述第一限位件配合的第二限位件。

4.根据权利要求3所述的用于绳牵引运输装置的断绳保护组件,其特征在于,所述第一限位件为限位条,所述第二限位件为限位块。

5.根据权利要求2所述的用于绳牵引运输装置的断绳保护组件,其特征在于,所述安装槽远离开口端的一侧与所述滑块的插入端之间设有第一弹簧,且所述制动架与所述绳槽块之间设有第二弹簧。

6.根据权利要求2所述的用于绳牵引运输装置的断绳保护组件,其特征在于,所述连接杆包括相连的平直部和夹持部,所述平直部与所述夹持部正交,所述吊椅组件可拆卸地夹持在所述夹持部内。

7.根据权利要求1所述的用于绳牵引运输装置的断绳保护组件,其特征在于,所述固定杆的底部形成为U形,所述固定杆的邻近所述安全绳的位置连接有楔形块且所述安全绳固定在所述楔形块上。

8.根据权利要求1所述的用于绳牵引运输装置的断绳保护组件,其特征在于,所述安全绳为钢丝绳。

9.一种绳牵引运输装置,其特征在于,包括权利要求1-8任一项所述的用于绳牵引运输装置的断绳保护组件。

10.根据权利要求9所述的绳牵引运输装置,其特征在于,所述断绳保护组件为多个,且所述多个断绳保护组件间隔分布在驱动轮和尾轮之间。
