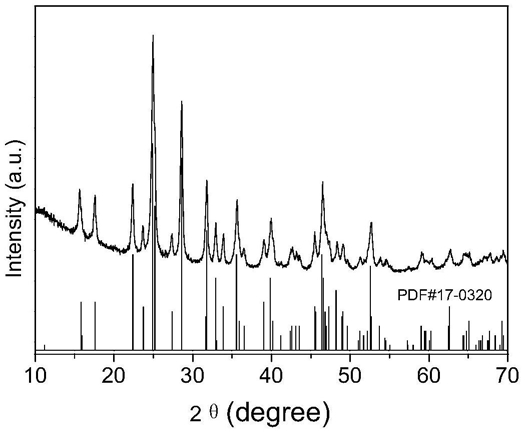

1.一种Bi 位掺杂N 型Bi 2S3热电材料的制备方法，其特征在于：将可溶性铋盐、可溶性硫源和可溶性施主掺杂离子溶于去离子水，混合均匀后倒入衬聚四氟乙烯的水热反应釜中，60-120℃反应6-12h ；自然冷却至室温，抽滤洗涤，烘干；所得粉末冷等静压成型，在微波烧结炉内气体保护烧结致密得到产品。2.根据权利要求1 所述的Bi 位掺杂N 型Bi 2S3热电材料的制备方法，其特征在于：所述的可溶性铋盐为硝酸铋、氯化铋或醋酸铋中的一种，取摩尔浓度为0.2-1.0M ；所述的可溶性硫源为硫化钠、硫脲或硫代乙酰胺中的一种，取摩尔浓度为0.2-1.0M ；溶剂为去离子水。3.根据权利要求1 所述的Bi 位掺杂N 型Bi 2S3热电材料的制备方法，其特征在于：Bi位施主掺杂离子为Zr4+、Sn4+或Ce4+中的一种，分别由硝酸锆、四氯化锡或硝酸铈铵提供，其掺杂浓度为0-2.0mol％，制备硫化铋所用原料按化学式Bi2-xDxS3计算，其中：D 代表施主掺杂离子，0
