1.铁基(V，Ti)CN复合粉体的制备方法，其特征在于：包括以下步骤：a、配料：按重量比：将钒钛铁精矿:碳质还原剂＝1:0.25～0.35，混合，得到混合料；

3

b、压制成型：将a步骤的混合料压制成密度为3.1～4.0g/cm的压块；

c、高温碳热还原：将b步骤制备的压块在高温炉中，于1450～1550℃的空气气氛下，还原20～90min，得到碳还原产物；

d、粉碎：将碳还原产物进行粉碎，得到粒度小于0.5mm的复合粉体材料。

2.根据权利要求1所述铁基(V，Ti)CN复合粉体的制备方法，其特征在于：所述钒钛铁精矿粒度为0.075～0.200mm，其中铁含量为50～60wt％，TiO2含量为10～16wt％，V2O5的含量为0.5～1.5wt％，余量为不可避免的杂质；所述碳质还原剂为煤粉或焦炭，其粒度小于0.2mm，其中固定碳的含量大于80％。

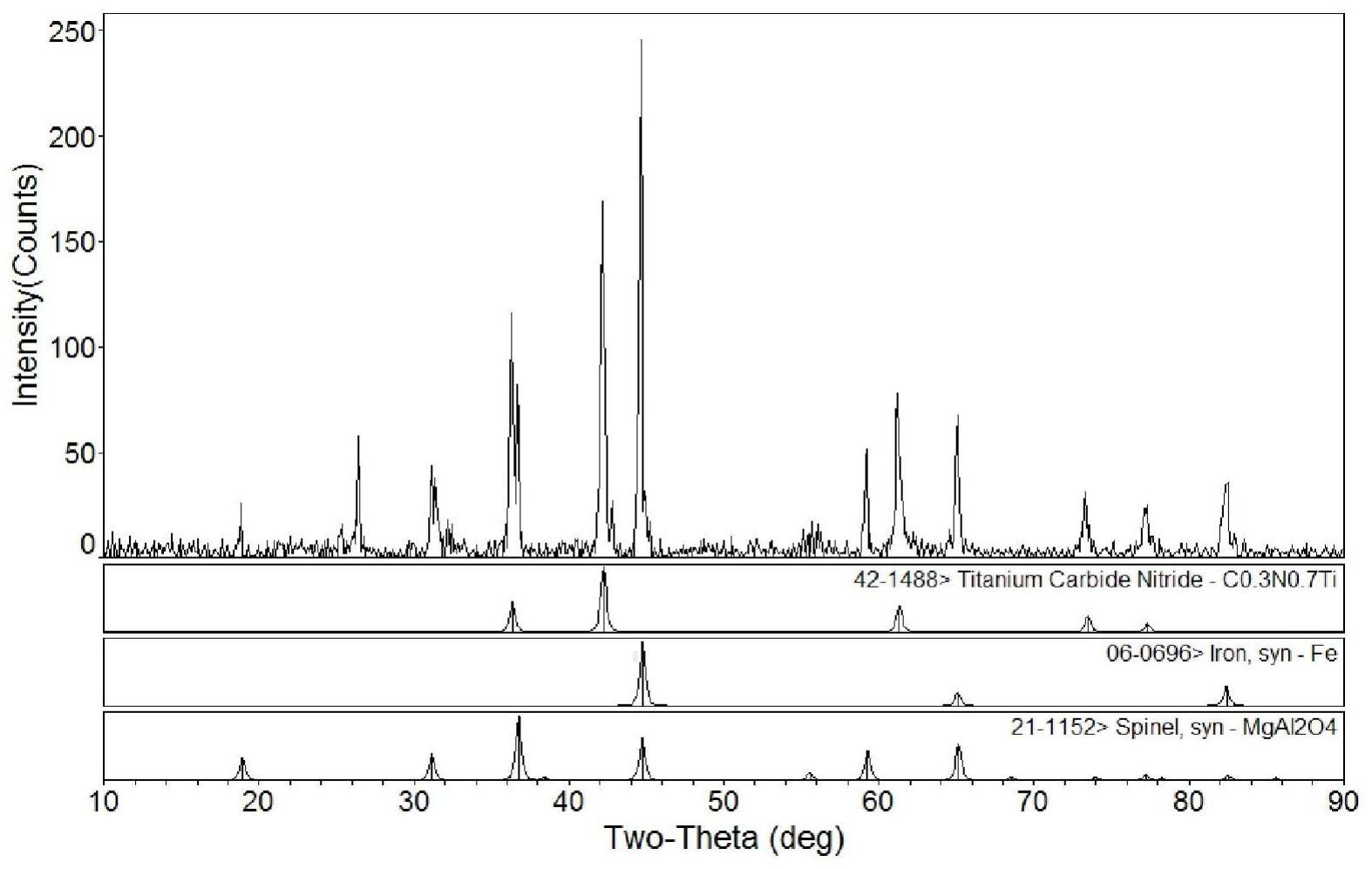

3.根据权利要求1所述铁基(V，Ti)CN复合粉体的制备方法，其特征在于：所述c步骤中制备的碳还原产物中金属铁的含量为50～55wt％，Ti的含量为10～20wt％，V的含量

0.5～0.8wt％，碳含量为4～8wt％，氮含量为6～12wt％，其余为不可避免的杂质元素。

4.根据权利要求1所述铁基(V，Ti)CN复合粉体的制备方法，其特征在于：所述c步骤高温炉的加热方式为电热或气体燃烧热。

5.根据权利要求1所述铁基(V，Ti)CN复合粉体的制备方法，其特征在于：所述d步骤粉碎采用研磨的方式。

6.根据权利要求5所述铁基(V，Ti)CN复合粉体的制备方法，其特征在于：所述研磨的方式为球磨机球磨。

7.由权利要求1～6任一项所述的制备方法制备的铁基(V，Ti)CN复合粉体。

8.权利要求7所述的铁基(V，Ti)CN复合粉体在钢铁、合金表面强化、铁基陶瓷材料、摩擦材料或新型钒钛基金属陶瓷领域的应用。
