1.一种碳纳米管/酚酞基聚芳醚砜/氰酸酯树脂复合材料的制备方法，其特征在于包括如下步骤：（1）按重量计，将90份氰酸酯和0.1～0.9份碳纳米管在温度为100～150℃的条件下熔融、混合均匀，再在温度为80～100℃的条件下超声搅拌处理20～40min，得到混合物A；将混合物A在130～150℃的温度条件下搅拌处理8～15min，得到碳纳米管/氰酸酯树脂混合物B；

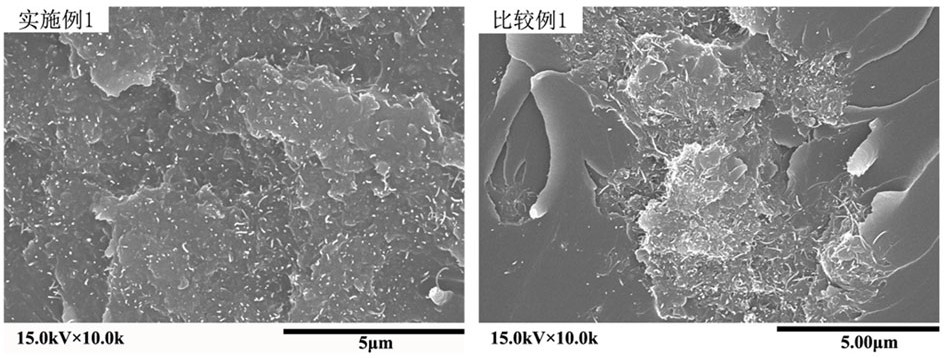

（2）按质量计，将10份酚酞基聚芳醚砜加入步骤（1）制备的碳纳米管/氰酸酯树脂混合物B中，在温度为130～150℃的条件下搅拌处理20～40min；再经固化和后处理后，得到一种碳纳米管/酚酞基聚芳醚砜/氰酸酯树脂复合材料。

2.根据权利要求1所述的一种碳纳米管/酚酞基聚芳醚砜/氰酸酯树脂复合材料的制备方法，其特征在于：所述的碳纳米管为未经表面处理的单壁碳纳米管、多壁碳纳米管中的一种，或它们的任意组合。

3.根据权利要求1所述的一种碳纳米管/酚酞基聚芳醚砜/氰酸酯树脂复合材料的制备方法，其特征在于：所述的酚酞基聚芳醚砜的比浓粘度为0.5～1.7。

4.根据权利要求1所述的一种碳纳米管/酚酞基聚芳醚砜/氰酸酯树脂复合材料的制备方法，其特征在于：所述的氰酸酯为双酚A型氰酸酯、双酚E型氰酸酯、双酚F型氰酸酯中的一种，或它们的任意组合。

5.一种按权利要求1制备方法得到的碳纳米管/酚酞基聚芳醚砜/氰酸酯树脂复合材料。
