1.一种单分散有序疏水二氧化硅的制备方法，其特征在于，按照下述步骤进行：a)首先前驱体、表面活性剂、水、乙醇配制成混合溶液；所述的前驱体为甲基三乙氧基硅烷或者甲基三甲氧基硅烷；

b)混合溶液放置在烧杯中，30℃下面搅拌6h，此时溶液澄清透明，为均相溶液；

c)把混合溶液倒入烧瓶中，加入一定量的有机溶剂形成溶液，在69℃下面搅拌1h后调节温度至105℃，直至水和乙醇完全共沸精馏出来；

d)把剩余溶液烘干得到粉末样品，后加入混合洗涤液，进行高速离心，取离心管下面沉淀物在60℃下烘干；

e)收集烘干的产品，得到表面疏水、内部纳米孔道高度有序的二氧化硅。

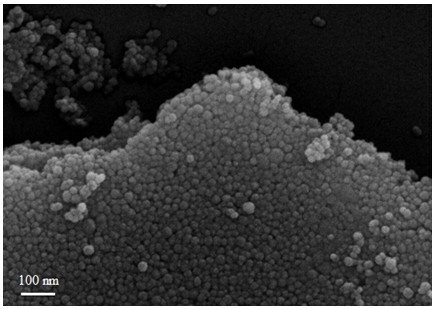

2.根据权利要求1所述的一种单分散有序疏水二氧化硅的制备方法，其特征在于，制备的纳米颗粒尺寸为20-200nm。

3.根据权利要求2所述的一种单分散有序疏水二氧化硅的制备方法，其特征在于，当用于包裹及传递抗药药物时，所述纳米颗粒尺寸为30-50nm。
