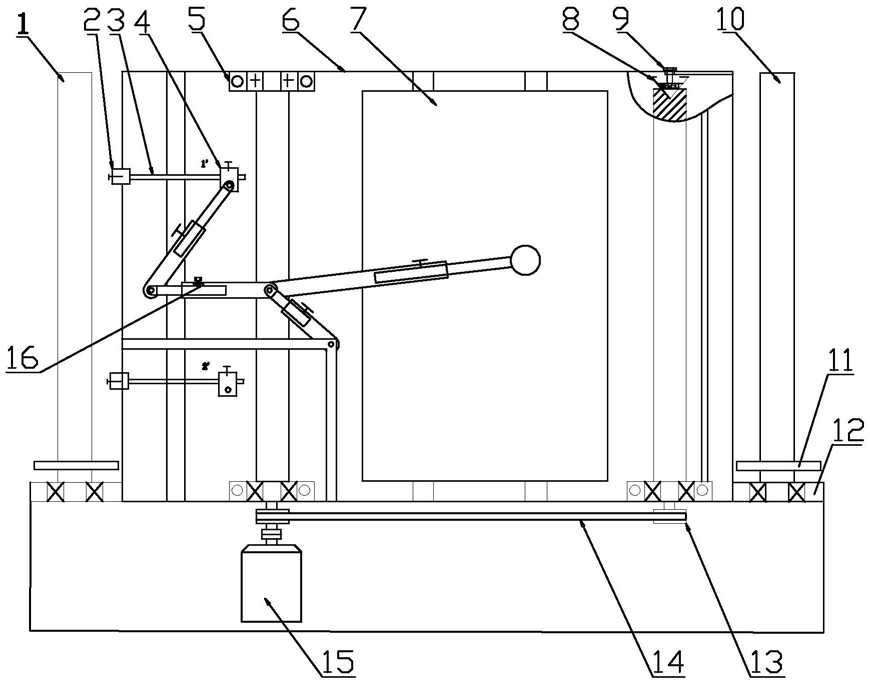

1.一种插秧机曲柄摇杆分插机构运动轨迹绘制装置，其特征在于：包括机架、纸板、曲柄摇杆机构、卷纸机构Ⅰ、纸卷Ⅰ及绘图笔，所述纸板置于机架的一侧面，曲柄摇杆机构支撑在机架的一侧边，其上的绘图笔对应纸板位置，在纸板的图纸上绘制轨迹，所述纸卷Ⅰ置于机架的一侧边，工作时，纸卷Ⅰ上的图纸经过纸板缠绕于卷纸机构Ⅰ的绕纸轴Ⅰ，通过曲柄摇杆机构运动完成轨迹绘制。

2.根据权利要求1所述插秧机曲柄摇杆分插机构运动轨迹绘制装置，其特征在于：所述卷纸机构Ⅰ包括纸卷Ⅰ、主动轴Ⅰ、绕纸轴Ⅰ、拉伸弹簧Ⅰ、支撑架Ⅰ及调速电机，所述调速电机与主动轴Ⅰ连接，绕纸轴Ⅰ通过支撑架铰接在机架上，所述支撑架Ⅰ和机架间上还连接有拉伸弹簧Ⅰ，主动轴Ⅰ和绕纸轴Ⅰ竖直相切设置，工作时，图纸穿过相切的主动轴Ⅰ和绕纸轴Ⅰ，缠绕于绕纸轴Ⅰ上。

3.根据权利要求2所述插秧机曲柄摇杆分插机构运动轨迹绘制装置，其特征在于：与所述卷纸机构Ⅰ对称还设有卷纸机构Ⅱ，所述卷纸机构Ⅱ包括纸卷Ⅱ、主动轴Ⅱ、绕纸轴Ⅱ、拉伸弹簧Ⅱ及支撑架Ⅱ，所述主动轴Ⅱ与主动轴Ⅰ通过同步带连接，绕纸轴Ⅱ通过支撑架Ⅱ铰接在机架上，所述支撑架Ⅱ和机架间上还连接有拉伸弹簧Ⅱ，主动轴Ⅱ和绕纸轴Ⅱ竖直相切设置，工作时，图纸穿过相切的主动轴Ⅱ和绕纸轴Ⅱ，缠绕于绕纸轴Ⅱ上。

4.根据权利要求1或3所述插秧机曲柄摇杆分插机构运动轨迹绘制装置，其特征在于：

所述曲柄摇杆机构包括摇杆、连杆、直臂及曲柄，所述摇杆通过连杆连接直臂，直臂自由端安装绘图笔，曲柄一端连接在连杆与直臂的铰接点处，另一端通过曲柄轴连接电机，所述电机通过固定架固定在机架上，摇杆端铰接在卧式或立式支撑杆的摇杆滑块上。

5.根据权利要求4所述插秧机曲柄摇杆分插机构运动轨迹绘制装置，其特征在于：所述摇杆、连杆、直臂及曲柄均为可调节的伸缩杆结构，均由两套装的伸缩杆通过滑槽连接，通过紧固螺栓固定。

6.根据权利要求4所述插秧机曲柄摇杆分插机构运动轨迹绘制装置，其特征在于：所述绘图笔通过压缩弹簧安装于直臂端部的笔筒内。
