专利号: 201510296788X
申请人: 马鞍山聚力科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

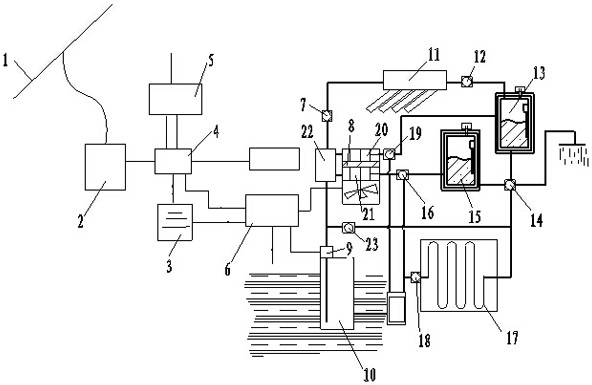

1.一种太阳能光伏水泵供暖制冷系统,其特征是,所述系统包括光伏阵列(1)、光伏充电控制器(2)、逆变器(5)、水泵(9)、地下蓄水池(10)、冷蓄水箱(15)、热蓄水箱(13);所述光伏阵列(1)通过导线和光伏充电控制器(2)连接,所述光伏充电控制器(2)通过导线和开关盒(4)连接,所述开关盒(4)通过导线和蓄电池(3)、逆变器(5)和控制主板(6)连接,所述控制主板(6)通过导线和水泵(9)和半导体制冷主机(8)连接,所述水泵(9)的抽水管道放置在地下蓄水池(10)内部,所述水泵(9)出水管道和四通阀(22)连接,所述水泵(9)出水管道经过第六控制阀(23)和室内水循环管(17)进水端连接,所述四通阀(22)一端和第一控制阀(7)连接,所述四通阀(22)另外两端分别和半导体制冷主机(8)的热交换循环(20)和冷交换循环(21)的进水口端连接,所述第一控制阀(7)和太阳能热水器(11)进水端通过管道连接,所述太阳能热水器(11)出水端和第二控制阀(12)连接,所述第二控制阀(12)通过管道和热蓄水箱(13)连接;所述热交换循环(20)出水口端通过管道和第五控制阀(19)连接,所述第第五控制阀(19)通过管道和热蓄水箱(13)连接;所述冷交换循环(21)出水口端通过管道和第三控制阀(16)连接,所述第三控制阀(16)通过管道和冷蓄水箱(15)连接;所述冷蓄水箱(15)和热蓄水箱(13)通过管道和混合阀(14)连接,所述混合阀(14)一端和家庭用水龙头连接;所述混合阀(14)另一端和室内水循环管(17)进水口连接,所述室内水循环管(17)出水口和第四控制阀(18)连接,所述第四控制阀(18)、第三控制阀(16)和第五控制阀(19)和净水过滤器连接,所述净水过滤器和地下蓄水池(10)连接。

2.根据权利要求1所述的太阳能光伏水泵供暖制冷系统,其特征是,所述太阳能热水器(11)内安装有温度传感器,所述温度传感器通过信号线和第二控制阀(12)连接。

3.根据权利要求1所述的太阳能光伏水泵供暖制冷系统,其特征是,所述冷蓄水箱

(15)内设置有液位传感器,所述液位传感器通过信号线和第三控制阀(16)连接。

4.根据权利要求1所述的太阳能光伏水泵供暖制冷系统,其特征是,所述热蓄水箱

(13)内设置有液位传感器,所述液位传感器通过信号线和第五控制阀(19)连接。

5.根据权利要求1所述的太阳能光伏水泵供暖制冷系统,其特征是,所述冷蓄水箱

(15)和热蓄水箱(13)外层为保温泡沫层,内层为真空层,所述冷蓄水箱(15)和热蓄水箱(13)上端均设置有增压气泵。

6.根据权利要求1所述的太阳能光伏水泵供暖制冷系统,其特征是,所述太阳能热水器(11)和热蓄水箱(13)内均设置有电加热板。

7.根据权利要求1所述的太阳能光伏水泵供暖制冷系统,其特征是,所述第五控制阀(19)内设置有温度控制阀芯。

8.根据权利要求1所述的太阳能光伏水泵供暖制冷系统,其特征是,所述半导体制冷主机(8)上设置有送风机,所述送风机通过送风管道和室内连接。

9.根据权利要求8所述的太阳能光伏水泵供暖制冷系统,其特征是,所述送风管道内设置有共振雾气系统,所述共振雾气系统通过导线和控制主板(6)连接。

10.一种太阳能光伏水泵供暖制冷系统的使用方法,其特征是,包括以下模式:

模式1 低能耗循环模式,关闭四通阀(22),打开第四控制阀(18)和第六控制阀(23),开启水泵(9)将地下蓄水池(10)内的水直接进入室内水循环管(17)内;

模式2 夏天制冷模式,关闭第六控制阀(23),打开四通阀(22)、第三控制阀(16)、第五控制阀(19)和混合阀(14),开启半导体制冷主机(8),所述半导体制冷主机(8)制热端通过热交换循环(20)冷却,提高冷交换循环(21)的温差,冷水经过冷交换循环(21)进入冷蓄水箱(15)和混合阀(14)再进入室内水循环管(17);热水经过热交换循环(20)进入热蓄水箱(13)保存,热蓄水箱(13)内水满后液位传感器发送信号给第五控制阀(19),所述第五控制阀(19)将水切换到过滤器排入地下蓄水池(10)内,热蓄水箱(13)和冷蓄水箱(15)经过混合阀(14)给家庭用水龙头冷热供水;
