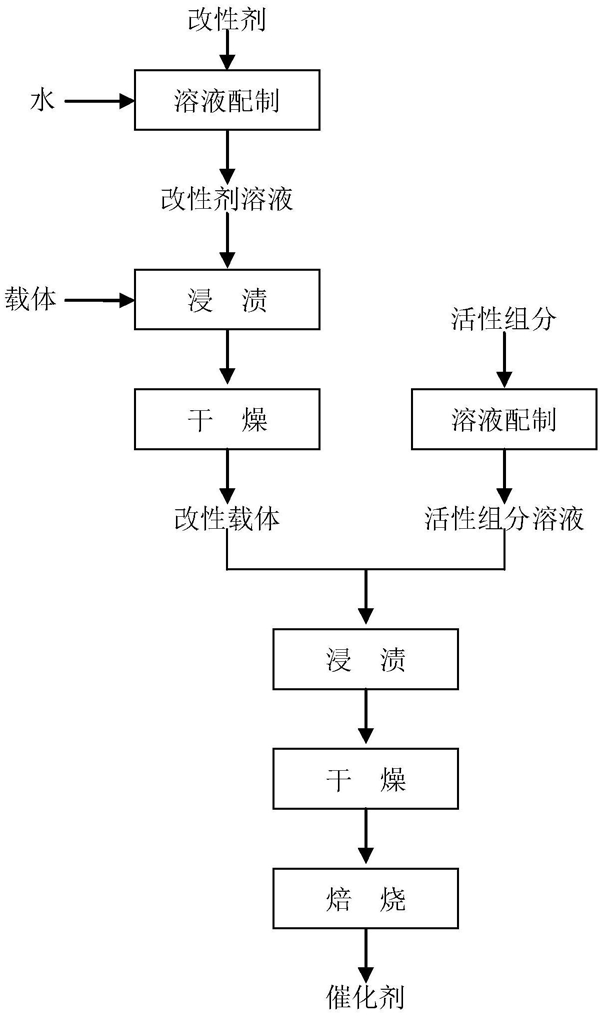

1.一种甲基吡啶水蒸气脱甲基的催化剂,其特征在于,该催化剂以ZSM-5分子筛或γ-Al2O3为载体,MoO3为活性组分,稀土金属或碱土金属的氧化物为改性组分;在该催化剂中活性组分的质量分数为5~30%,改性组分的质量分数为0.5~5%;该催化剂是通过以下方法制备的:A.将硝酸镧或碱土金属硝酸盐溶于水,配制质量浓度为0.5-6.5%的改性剂溶液;
B.按载体与改性剂溶液质量比1∶2,加入载体ZSM-5分子筛或γ-Al2O3,混合浸渍处理2小时,90~110℃干燥处理6~12小时,研磨制得改性载体;
C.将钼酸铵溶于水,配制质量浓度为3~18%的钼酸铵溶液,作为活性组分前驱物溶液;
D.按改性载体与上述活性组分前驱物溶液质量比1∶2,加入步骤B制备的改性载体,混合浸渍2小时,90~110℃干燥处理6~12小时,完成活性组分负载,制得催化剂前驱体;
E.将催化剂前驱体于500~700℃空气气氛中焙烧3~5小时,制得甲基吡啶水蒸气脱甲基催化剂。
2.如权利要求1所述的一种甲基吡啶水蒸气脱甲基的催化剂,其特征在于,所述催化剂中活性组分的质量分数为10~20%。
3.如权利要求1所述的一种甲基吡啶水蒸气脱甲基的催化剂,其特征在于,所述碱土金属硝酸盐为硝酸镁、硝酸钙或硝酸钡。
