专利号: 2015102980333
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2024-02-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

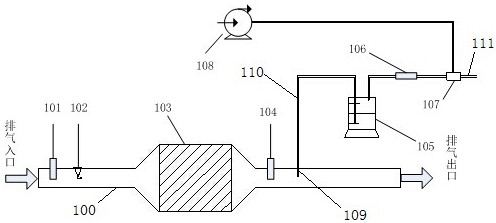

1.一种避免NH3交叉感应对NOx传感器产生干扰的系统,其特征在于,包括排气管(100)、氨吸收罐(105)、射流泵(107)、空压机(108)、第一管道(110)、第二管道(111)和控制单元;

所述排气管(100)上自排气入口端至排气出口端依次设置有第一NOx传感器(101)、尿素喷嘴(102)、SCR催化转换器(103)、第二NOx传感器(104)和小孔(109);

所述第一管道(110)一端插入所述小孔(109)内,另一端伸入氨吸收罐(105)内,所述第二管道(111)一端伸入所述氨吸收罐(105)内,另一端连接射流泵(107),所述第二管道(111)两端之间安装有第三NOx传感器(106),所述射流泵(107)连接空压机(108);

所述第一NOx传感器(101)、尿素喷嘴(102)、第二NOx传感器(104)、第三NOx传感器(106)均与控制单元连接。

2.根据权利要求1所述的一种避免NH3交叉感应对NOx传感器产生干扰的系统,其特征在于,所述氨吸收罐(105)内盛放有CuSO4溶液,其浓度为0.02g/ml。

3.根据权利要求1所述的一种避免NH3交叉感应对NOx传感器产生干扰的系统,其特征在于,所述第一管道(110)、第二管道(111)均为透明的特氟龙管。

4.一种避免NH3交叉感应对NOx传感器产生干扰的方法,其特征在于,包括如下步骤:

步骤一:开启空压机(108),调节射流泵(107)的工作压力,排气经第一管道(110)进入氨吸收罐(105)内,控制进入氨吸收罐(105)内排气流量为5L/min;

第一NOx传感器(101)测量原始排气中的NOx体积分数,控制尿素喷嘴(102)的喷射量;所述第二NOx传感器(104)测量SCR催化转换器(103)下游NOx+K×NH3的体积分数,其中K为NOx传感器的交叉感应系数,第三NOx传感器测量到的是SCR催化转换器下游真实的NOx体积分数;

步骤二:氨吸收罐(105)内的CuSO4溶液快速高效地吸收尾气中的NH3,同时NO在溶液中的溶解度非常低,NO2在溶液中与水反应生成的HNO2在高于常温时会快速分解放出NO而不影响NOx体积分数;

步骤三:经过氨吸收罐(105)的排气中的NH3被充分吸收,剩余气体经第二管道(111)排出,同时第三NOx传感器(106)测量第二管道内NOx体积分数;

步骤四:第三NOx传感器(106)将信息传递给控制单元,控制单元修正尿素喷嘴(102)的喷射量,实现闭环控制。
