专利号: 2015102980422
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

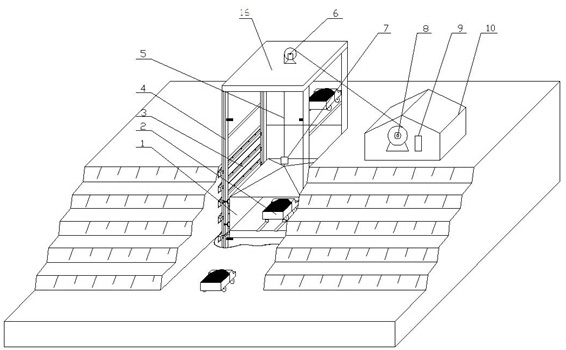

1.一种露天矿矿用汽车整车竖直提升运输系统,包括竖直提升导向系统、提升容器

(1)、制动器(14)、钢丝绳(5)、天轮(6)、提升机(8)和张力平衡装置(7), 其特征在于,竖直提升导向系统包括竖直工字型钢轨道(4)、水平凸字型钢(3)和顶板(16),水平凸字型钢(3)水平方向设置在两侧岩壁(38)上,竖直工字型钢轨道(4)竖直方向与水平凸字型钢(3)连接,顶板(16)设置在竖直工字型钢轨道(4)的顶端; 提升容器(1)与竖直工字型钢轨道(4)滑动连接,天轮(6)设置在顶板(16)上表面,钢丝绳(5)一端与提升机(8)连接,另一端先后通过天轮(6)、张力平衡装置(7)与提升容器(1)连接;制动器(14)设置在提升容器(1)的停车平台(12)左右两侧。

2.根据权利要求1所述的一种露天矿矿用汽车整车竖直提升运输系统,其特征在于,还包括矿用汽车定位装置,在提升容器(1)的停车平台(12)上设置有两条车轮凹槽(36)及对称的两个第一车轮挡板(11)和两个第二车轮挡板(23),每个挡板通过连杆(25)与液压千斤顶(28)连接。

3.根据权利要求2所述的一种露天矿矿用汽车整车竖直提升运输系统,其特征在于,还包括刚性衔接装置,刚性衔接装置设置在停车平台(12)上;刚性衔接装置包括电动机(31)、联轴器(30)、变速箱(21)、齿轮轴(20)和齿条(22),电动机(31)通过联轴器(30)与变速箱(21)连接,变速箱(21)与齿轮轴(20)连接,齿轮轴(20)通过齿轮(29)与齿条(22)啮合。

4.根据权利要求3所述的一种露天矿矿用汽车整车竖直提升运输系统,其特征在于,还包括监测与控制系统,监测与控制系统包括上行程开关(17)、下行程开关(13)、重量传感器(18)、位移传感器(37)、液压站(32)和显示控制器(9);上行程开关(17)、下行程开关(13)分别设置在竖直工字型钢轨道(4)的顶部和底部,重量传感器(18)设置在钢丝绳(5)与提升容器(1)的固定连接处,位移传感器(37)设置在天轮(6)附近,液压站(32)设置在停车平台(12)上,上行程开关(17)、下行程开关(13)、重量传感器(18)、位移传感器(37)、制动器(14)、液压千斤顶(28)、液压站(32)、电动机(31)、提升机(8)与显示控制器(9)连接。

5.根据权利要求1所述的一种露天矿矿用汽车整车竖直提升运输系统,其特征在于,所述的提升容器(1)通过卡轨轮(15)实现与竖直工字型钢轨道(4)的滚动连接。

6.根据权利要求1所述的一种露天矿矿用汽车整车竖直提升运输系统,其特征在于,所述的制动器(14)为液压制动器。

7.根据权利要求1所述的一种露天矿矿用汽车整车竖直提升运输系统,其特征在于,所述的钢丝绳(5)为多根。
