专利号: 2015102997870
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

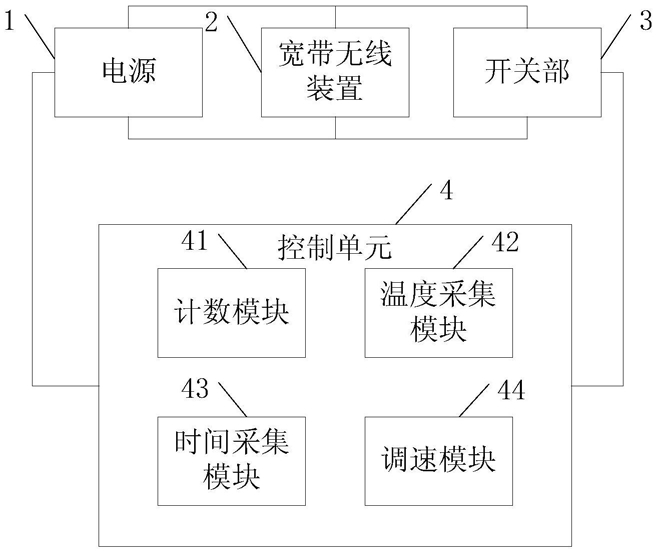

1.一种宽带无线装置的测试系统,其特征在于,包括:一电源,用于为所述宽带无线装置供电,所述宽带无线装置连接于所述电源的正极与负极之间;

一开关部,与所述宽带无线装置并联,用以控制所述宽带无线装置处于短路状态或导通状态;

当所述宽带无线装置处于所述短路状态时,所述电源不为所述宽带无线装置供电;

当所述宽带无线装置处于所述导通状态时,所述电源为所述宽带无线装置供电;

一控制单元,连接所述开关部和所述电源,用于在所述宽带无线装置处于预定的温度下时,根据相应的预设的标准开关转换次数控制所述宽带无线装置处于所述短路状态或所述导通状态。

2.如权利要求1所述的测试系统,其特征在于,所述控制单元包括:一计数模块,用于采集所述开关部的开关转换次数;

所述控制单元在所述开关转换次数达到所述标准开关转换次数时停止对所述开关部进行控制;

一次所述开关转换次数表示所述控制单元通过所述开关部控制所述宽带无线装置从所述短路状态切换至所述导通状态,或者从所述导通状态切换至所述短路状态。

3.如权利要求1所述的测试系统,其特征在于,所述开关部包括一转动轴,所述转动轴的一端设置有导线;

所述转动轴通过自身转动使所述导线与所述宽带无线装置的正极和负极连接或断开;

当所述导线与所述宽带无线装置的正极和负极连接时,所述宽带无线装置处于所述短路状态;

当所述导线与所述宽带无线装置的正极和负极断开时,所述宽带无线装置处于所述导通状态。

4.如权利要求1所述的测试系统,其特征在于,所述控制单元包括:一温度采集模块,用以采集所述宽带无线装置的温度值;

当所述宽带无线装置的温度值达到所述温度采集模块内预设的温度阈值时,进入测试模式;

所述测试模式用于表示所述控制单元通过所述开关部控制所述宽带无线装置在所述短路状态或所述导通状态之间进行转换。

5.如权利要求4所述的测试系统,其特征在于,所述温度采集模块内预设有多个所述温度阈值;

所述控制单元内对应于每个所述温度阈值预设一个相应的所述标准开关转换次数;

当所述温度采集模块采集得到的所述温度值达到一个预设的所述温度阈值时,所述控制单元根据相应的所述标准开关转换次数对所述开关部进行控制。

6.如权利要求1所述的测试系统,其特征在于,所述控制单元还包括:一时间采集模块,用以根据所述电源的电流变化,采集得到所述宽带无线装置的开机时间;

一调速模块,用以调节所述控制单元通过所述开关部控制所述宽带无线装置在所述短路状态与所述导通状态之间进行一次切换的持续时间;

所述控制单元根据所述开机时间控制所述调速模块输出相应的所述持续时间。

7.一种上下电测试治具,其特征在于,应用于如权利要求1所述的宽带无线装置的测试系统中。
