专利号: 2015102998322
申请人: 重庆环德科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

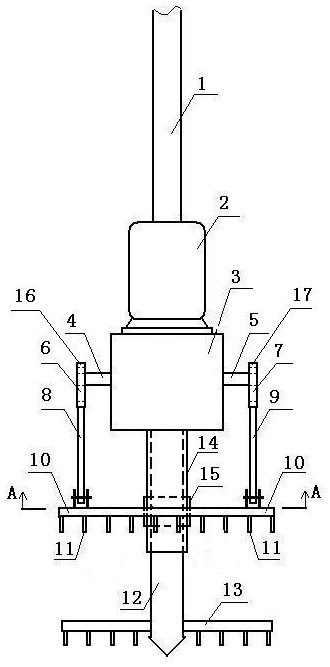

1.一种半圆桩搅拌钻机一种实施方法,臂杆(1)下端固定液压马达(2),液压马达下端固定传动箱(3),传动箱下端中间输出搅拌轴(12),搅拌轴下端设有搅拌钻头(13);搅拌轴上部套有一段内管(14),内管的上端固定于传动箱(3)外壳,内管的下部插入外管(15)中,外管通过两块连板(19)固定于半圆框体(10)重心位置;传动箱左端中间输出一根左轴(4),左轴的左端固定一个第一偏心轮(6),第一偏心轮外设有第一偏心轮套(16),第一偏心轮套固定于第一传动杆(8)的上端,第一传动杆的下端铰接半圆框体(10)的左端,传动箱右端中间输出一根右轴(5),右轴的右端固定一个第二偏心轮(7),第二偏心轮外设有第二偏心轮套(17),第二偏心轮套固定于第二传动杆(9)的上端,第二传动杆的下端铰接半圆框体的右端;其特征在于:半圆桩搅拌钻机工作时,液压马达通过传动箱驱动搅拌轴、搅拌钻头转动,射浆装置喷射水泥浆,搅拌钻头在转动中将土体切割并与水泥浆搅拌;液压马达通过传动箱驱动左轴、第一偏心轮转动,第一偏心轮在转动中通过第一偏心轮套、第一传动杆往复拉动半圆框体的左端,同时,液压马达通过传动箱驱动右轴、第二偏心轮转动,第二偏心轮在转动中通过第二偏心轮套、第二传动杆同步往复拉动半圆框体的右端,半圆框体便以内管为导轴上下运动,半圆框体运动中多个切刀将土体切割,多个搅拌刀将半圆框体的边框与搅拌钻头之间的土体和水泥浆搅拌,如此形成半圆形水泥土桩。
