1.一种壳聚糖接枝超支化聚合物聚酰胺胺，其特征在于，其结构式为：

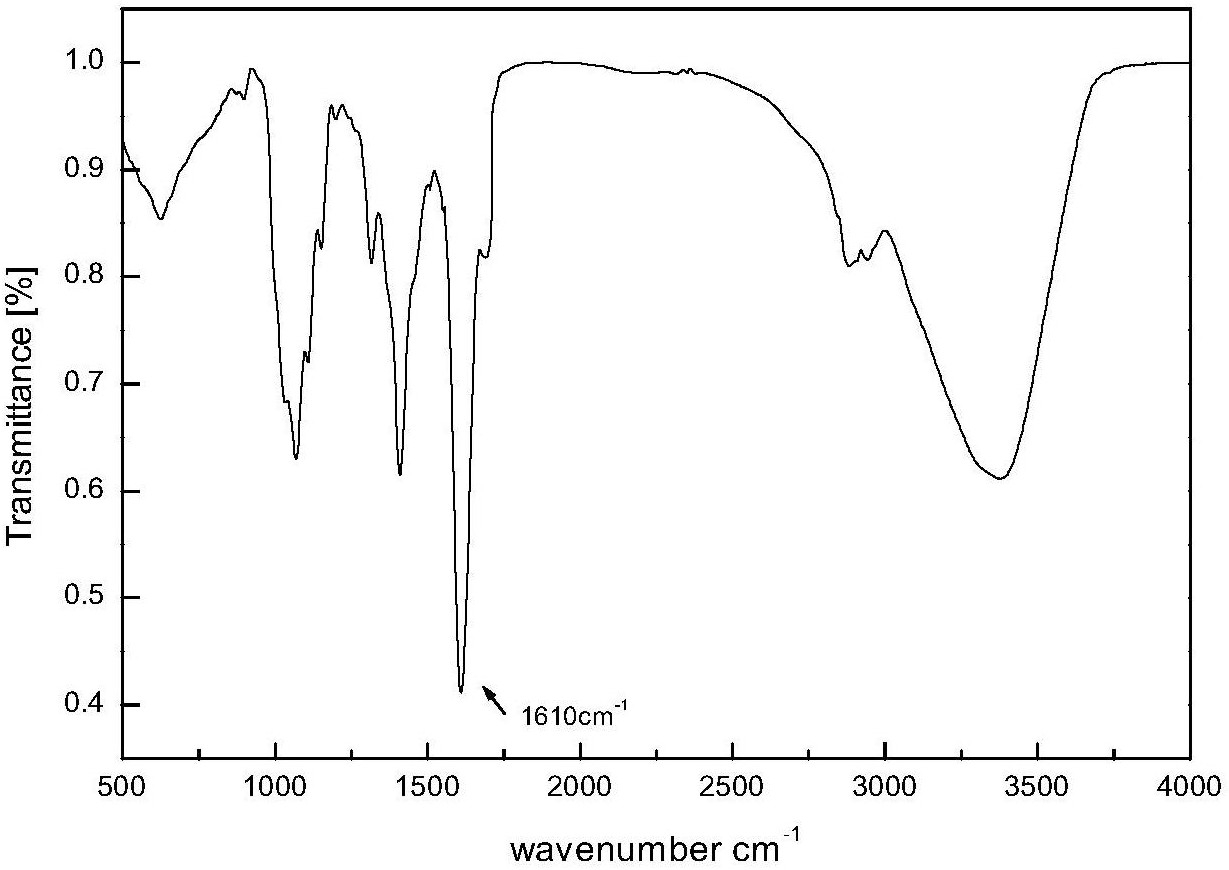

2.制备如权利要求1所述壳聚糖接枝超支化聚合物聚酰胺胺的方法，其特征在于：采用羧乙基壳聚糖与1.0代聚酰胺胺进行酰基化反应；

反应方程式为：

3.如权利要求2所述的方法，其特征在于：羧乙基壳聚糖的取代度为0.75-0.77，产率为6.7-7％。

4.如权利要求2所述的方法，其特征在于：反应具体过程为：将羧乙基壳聚糖分散于甲醇溶液中，向溶液中加入过量1.0代聚酰胺胺，混合溶液在20-40℃下搅拌1-5天，将混合溶液抽滤并用甲醇洗涤，蒸发至干。

5.如权利要求2所述的方法，其特征在于：羧乙基壳聚糖通过壳聚糖和丙烯酸直接加成反应获得；

反应方程式为：

6.如权利要求5所述的方法，其特征在于：反应具体过程为：

1)将丙烯酸加入水中搅匀；将与丙烯酸等物质的量的NaOH加入水中，搅拌使之完全溶解；将NaOH溶液缓慢加入到丙烯酸的水溶液中，调节pH值到6-7；

2)按照壳聚糖与丙烯酸摩尔比≤1∶4，将壳聚糖与步骤1)中的溶液混合，控制温度

90-95℃，时间5-6h，pH值6-7，进行反应；

3)反应结束后用NaOH溶液调节反应液的pH至10左右，然后离心分离，收集上层清液；

4)在搅拌作用下往分离出的清液中缓慢加入清液2倍体积的浓度为95％的乙醇，使产物充分沉淀析出，然后进行洗涤；

5)加入无水乙醇洗涤，抽干，70-80℃下真空烘干，即得羧乙基壳聚糖。

7.如权利要求2所述的方法，其特征在于：1.0代聚酰胺胺通过如下方式获得：以乙二胺为核，甲醇为溶剂，与丙烯酸甲酯进行Michael加成反应得到0.5代树状聚酰胺胺；然后以0.5代为核，与过量的乙二胺进行酰胺化反应得到1.0代聚酰胺胺。

8.如权利要求7所述的方法，其特征在于：0.5代聚酰胺胺合成的时间为24h，乙二胺和丙烯酸甲酯的摩尔比为1∶8，温度为25℃；1.0代聚酰胺胺合成的时间为24h，0.5代聚酰胺胺与乙二胺的摩尔比为1∶24，温度为25℃。

9.采用如权利要求1所述壳聚糖接枝超支化聚合物聚酰胺胺对污水进行抗菌阻垢的应用。

-1

10.如权利要求9所述的应用，其特征在于：CS-PAMAM的浓度为5-25mmg.L 。
