1.一种LaNiO3钙钛矿型复合催化剂的制备方法，其特征在于：包括以下步骤：

3+ 2+

(1)按化学计量比配制La 和Ni 硝酸盐混合水溶液；

(2)以氨水溶液为沉淀剂，在搅拌下，向硝酸盐混合水溶液中滴加沉淀剂，滴定至pH＝

12～13，形成悬浊液；

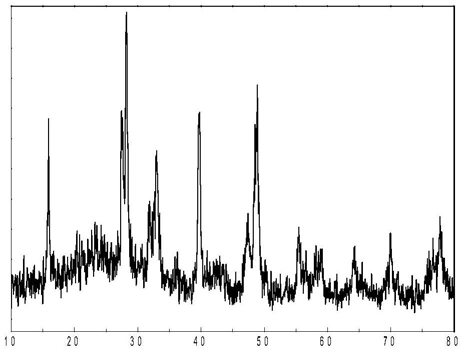

(3)将悬浊液过滤并反复洗涤，经干燥、预烧和煅烧即得所述LaNiO3钙钛矿型复合催化剂。

2.根据权利要求1所述的LaNiO3钙钛矿型复合催化剂的制备方法，其特征在于：硝酸

3+ 2+

盐混合水溶液中，La 和Ni 的浓度为0.25-0.45mol/L。

3.根据权利要求1所述的LaNiO3钙钛矿型复合催化剂的制备方法，其特征在于：氨水溶液的浓度为12.5wt％-25wt％。

4.根据权利要求1所述的LaNiO3钙钛矿型复合催化剂的制备方法，其特征在于：搅拌为电动搅拌，搅拌速度为20-30r/s。

5.根据权利要求1所述的LaNiO3钙钛矿型复合催化剂的制备方法，其特征在于：反复洗涤采用溶剂为蒸馏水和无水乙醇的任意混合物，反复洗涤3-5次。

6.根据权利要求1所述的LaNiO3钙钛矿型复合催化剂的制备方法，其特征在于：干燥温度为130℃，干燥时间为：3-4小时。

7.根据权利要求1所述的LaNiO3钙钛矿型复合催化剂的制备方法，其特征在于：预烧温度为300℃，预烧时间为2h。

8.根据权利要求1所述的LaNiO3钙钛矿型复合催化剂的制备方法，其特征在于：煅烧温度为750℃，煅烧时间为3h。

9.一种权利要求1所述的LaNiO3钙钛矿型复合催化剂的应用方法，其特征在于：包括以下步骤：(1)对蔗渣进行预处理：将蔗渣晒干后，用机械碾磨机粉碎，再用水浸泡24h，在110℃条件下干燥24h；

(2)将预处理过的蔗渣加入到反应釜中，加入LaNiO3钙钛矿型复合催化剂和水，在N2氛围下进行液化反应，反应过程中不断搅拌；其中，反应温度300℃，反应时间5min，反应压力为0.1MPa，搅拌速度为300r/min。

10.根据权利要求9所述的LaNiO3钙钛矿型复合催化剂的应用方法，其特征在于：LaNiO3钙钛矿型复合催化剂与预处理过的蔗渣的质量比为1:10。
