专利号: 2015103060530
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

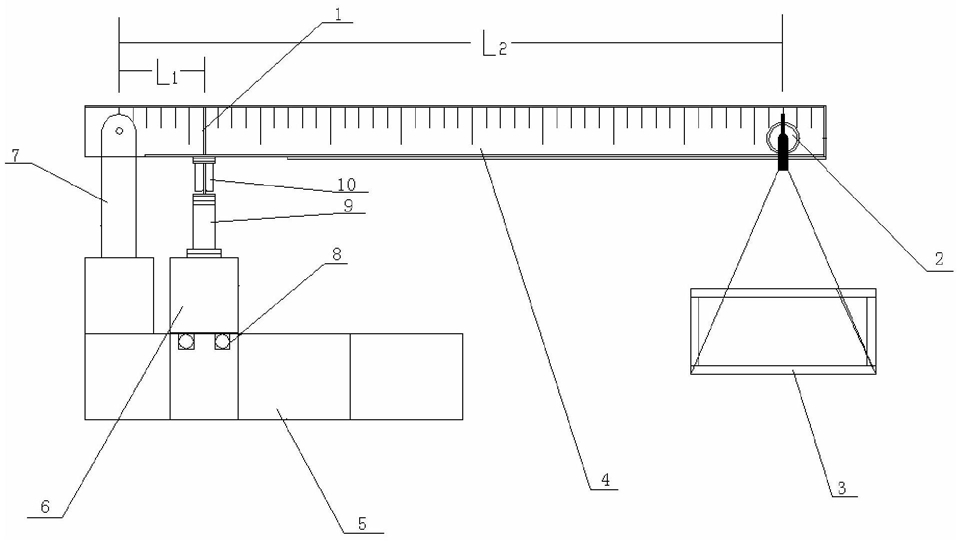

1.一种再生混凝土长期裂缝试验多比例加载装置,其特征在于,包括异形承台(5),所述异形承台(5)上方设置有两个可相对于异形承台(5)沿水平方向滑动的定位柱(6),两个所述定位柱(6)的上方共同支撑一个构件(9),所述构件(9)的上方设置加载装置。

2.如权利要求1所述的再生混凝土长期裂缝试验多比例加载装置,其特征在于,所述异形承台(5)上沿其宽度方向设置有滑槽(11),所述定位柱(6)可沿滑槽(11)滑动。

3.如权利要求1所述的再生混凝土长期裂缝试验多比例加载装置,其特征在于,所述加载装置包括水平设置且与所述构件(9)垂直的钢梁(4),所述钢梁(4)上标有刻度;所述钢梁(4)一端通过竖直设置的钢臂(7)与异形承台(5)连接,钢梁(4)与钢臂(7)活动式连接;

所述钢梁(4)的另一端下方安装可沿钢梁(4)长度方向滑动的加载平台(3)。

4.如权利要求3所述的再生混凝土长期裂缝试验多比例加载装置,其特征在于,所述钢梁(4)上安装有滑轮(2),所述滑轮(2)可沿钢梁(4)长度方向滑动,所述滑轮(2)下方连接所述加载平台(3)。

5.如权利要求3所述的再生混凝土长期裂缝试验多比例加载装置,其特征在于,所述钢梁(4)与构件(9)之间设置有一个分配梁(10);所述分配梁(10)与构件(9)之间设置有圆轴支座(12)和三角支座(14),所述圆轴支座(12)和三角支座(14)关于分配梁(10)中间位置对称设置。

6.如权利要求1所述的再生混凝土长期裂缝试验多比例加载装置,其特征在于,所述定位柱(6)与构件(9)之间设置有三角支座(13)。

7.如权利要求3至6任一所述的再生混凝土长期裂缝试验多比例加载装置,其特征在于,所述钢梁(4)与钢臂(7)通过销钉连接。

8.如权利要求1至6任一所述的再生混凝土长期裂缝试验多比例加载装置,其特征在于,所述异形承台(5)为对称的多边形。
