1.一种基于金棒核-银卫星组装体对Mucin-1表面增强拉曼信号超灵敏检测的方法，其特征在于：将修饰有Mucin-1适配体Mucin-1 aptamer的金纳米棒，和修饰有与适配体部分互补序列Mucin-1 CS的银纳米粒子，组装得到金棒核-银卫星组装体，当存在待测物Mucin-1时，组装体的结构发生改变引起拉曼信号的变化，进而进行检测；具体步骤如下：（1）检测传感器的构建

a、金纳米棒上修饰适配体Mucin-1 aptamer：采用晶种生长法合成金纳米棒，将其离心浓缩10倍后，以0.5mM pH 7.2的Tris-HNO3缓冲液进行重悬；加入巯基化的适配体Mucin-1 aptamer，使得适配体与金纳米棒的摩尔比为500︰1；室温孵育3h后，加入NaCl溶液至其浓度为20mM，之后每隔1h加一次NaCl，直至NaCl的终浓度为100mM；老化过夜后，离心

3次除去溶液中未反应的适配体，以0.5 mM pH 7.2 的Tris-HNO3 重悬，得到修饰适配体Mucin-1 aptamer金纳米棒溶液，待用；

Mucin-1 aptamer：

5’-SH-AAAAAGCAGT TGATCCTTTG GATACCCTGG T -3’ ；

b、金纳米棒偶联拉曼信标分子：在步骤a制备的修饰适配体Mucin-1 aptamer金纳米棒溶液中，加入信标分子4-氨基苯硫酚4-ATP保持其终浓度为10μM，室温孵育8h；

c、银纳米粒子偶联Mucin-1适配体部分互补序列Mucin-1 CS；

采用硼氢化钠还原硝酸银的方法合成粒径为10nm的银纳米粒子，银纳米粒子离心浓缩2倍后，用1mM pH7.2的Tris-HNO3 重悬，加入巯基化部分互补序列Mucin-1 CS，使得Mucin-1 CS与银纳米粒子的摩尔比为5︰1；室温孵育过夜后，离心去除未反应的Mucin-1 CS，用1mM pH7.2的Tris-HNO3重悬待用；

Mucin-1 CS：5’-SH- AAAAAATCCA AAGGATGTTC TG -3’；

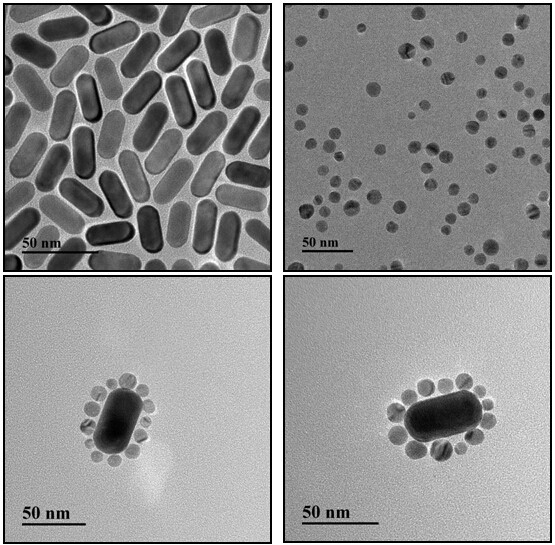

d、金棒核-银卫星结构的组装：取50μL修饰了Mucin-1 aptamer的金纳米棒，与

80μL修饰Mucin-1适配体部分互补序列Mucin-1 CS的银纳米粒子混匀杂交，并加入Mg（NO3）2至其浓度为20 mM进行老化，室温下孵育12 h，得到金棒核-银卫星组装体；

（2）表面增强拉曼光谱检测：建立金棒核-银卫星组装体表面增强拉曼信号与Mucin-1浓度的标准曲线，根据Mucin-1浓度与拉曼信号强度的关系建立两者之间的标准曲线，从而应用拉曼信号对Mucin-1进行检测。

2.根据权利要求1所述基于金棒核-银卫星组装体对Mucin-1表面增强拉曼信号超灵敏检测的方法，其特征在于步骤（2）具体如下：取相同体积的金棒核-银卫星组装体混合液，分别加入不同浓度的目标物Mucin-1，室温孵育8h，由于Mucin-1会竞争的与Mucin-1 aptamer反应，随着Mucin-1浓度的增加，金棒核-银卫星组装体会有不同程度的解散，因此得到不同的拉曼信号强度；在532nm的激发波长下，根据Mucin-1浓度与拉曼信号强度的关系建立两者之间的标准曲线，从而应用拉曼信号对Mucin-1进行检测。
