专利号: 2015103157150
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

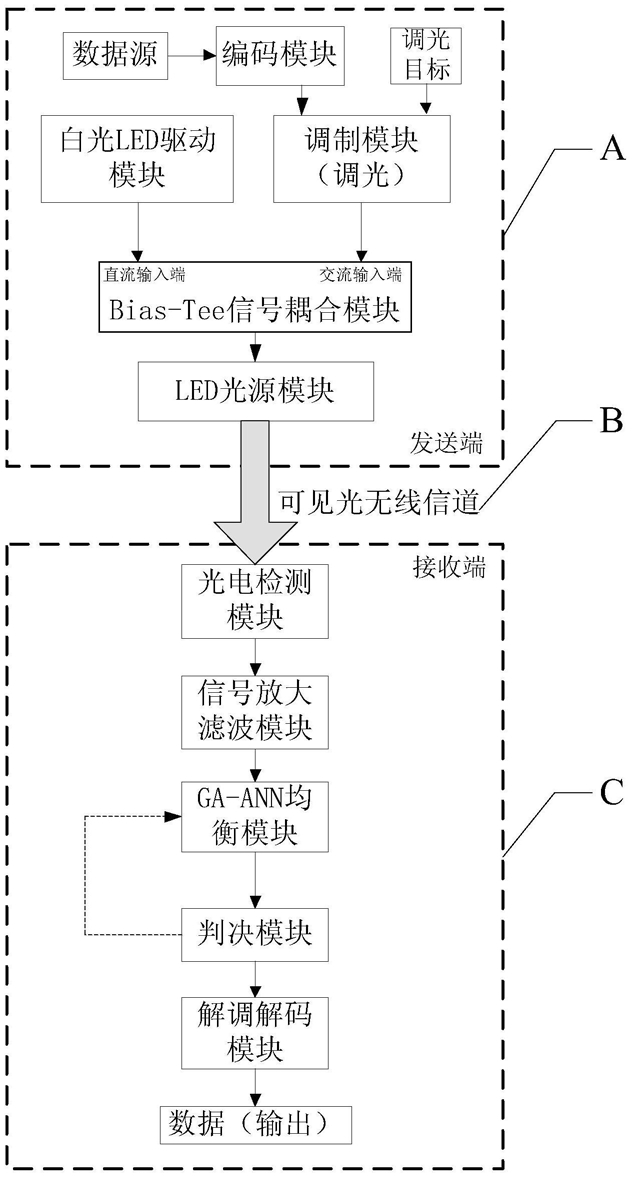

1.一种用于室内可见光通信系统的神经网络均衡方法,所述可见光通信系统包括信号发送端A、光无线通信信道B和信号接收端C,信号发送端A包括编码模块、调制模块、LED驱动模块、Bias-Tee信号耦合模块和LED光源模块,信号接收端C包括光电检测模块、信号放大滤波模块、GA-ANN均衡模块、判决模块和信号解调解码模块,其特征在于,所述神经网络均衡方法包括以下步骤:在信号发送端A,首先,数据源的待发送数据发送给编码模块进行编码;然后编码模块的输出信号发送给调制模块进行调光,调制模块完成对信号调光后,发送给Bias-Tee信号耦合模块,Bias-Tee信号耦合模块从LED光源模块输出,即发射可见光信号;所述可见光信号经过可见光无线信道B被接收端的光电探测器接收;

在信号接收端C,光电探测器接收可见光信号后将微小的幅度变化量转换为电信号,然后将该放大滤波后的电信号输入一个基于遗传算法改进的人工神经网络信道均衡器GA-ANN进行光信号的序列恢复训练,并经过信号判决模块的判决、解调解码模块的解码之后输出数据。

2.根据权利要求1所述的一种用于室内可见光通信系统的神经网络均衡方法,其特征在于:所述基于遗传算法改进的人工神经网络信道均衡器GA-ANN的输入层采用系列的延迟线抽头,信息处理发生在隐层,隐层由多个神经元组成,这些神经元并行,且每个神经元都与输入层的所有抽头相连接,具体为:A1、离散的接收信号表示为: 其中,bi为无噪声的信道输出,

ni是加性高斯白噪声,hn是由天花板弹跳模型给出的信道抽头;L阶的均衡器有L个等距延迟为τ的抽头;

T

A2、把信道输出写成向量模式:Yi=[yiyi-1...yi-L+1]根据输出向量Yi,均衡器把接收向量分类成这两类中的其中之一:二进制“0”和二进制“1”,对接收符号划判决边界。

3.根据权利要求1所述的一种用于室内可见光通信系统的神经网络均衡方法,其特征在于:所述基于遗传算法改进的人工神经网络信道均衡器GA-ANN进行光信号的序列恢复训练采用多层感知机,并且使用反向传播BP算法进行学习训练,具体包括:B1、初始化权重为小于设定值M和阀值小于N的随机数;

B2、指定输入向量x(n)和期望得到的输出向量d(n);

B3、根据输入向量集算出实际的输出向量y(n),然后计算出成本函E(n);

B4、采用遗传算法优化神经元之间的权值和阈值,返回步骤B2。

4.根据权利要求3所述的一种用于室内可见光通信系统的神经网络均衡方法,其特征在于:步骤B4采用遗传算法优化初始神经元之间的权值和阈值,具体包括:C1、建立初始化的BP神经网络,并设置参数,包括隐含层和输出层的神经元数目,隐含层传递函数为tansig,输出层激活函数为logsig,训练函数为trainscg,并对神经元的初始化权值和阈值进行实数编码,作为GA的染色体;

C2、将预测数据与期望数据之间的误差作为适应度函数,计算每个个体的适应度函数值,其中适应度函数 opi为输入第p个训练样本时第i个节点的输出值,dpi为期望的输出值,n为输出层神经元个数,k为训练集合的大小;

C3、进行遗传操作,即选择、交叉、变异,产生新的种群,其中选择概率Ps=0.9,交叉概率Pc=0.2,变异概率Pm=0.6;

C4、遗传算法结束之后,解码得到最佳神经元初始化权值和阈值,建立最佳BP神经网络用于训练,并最终判决输出。
