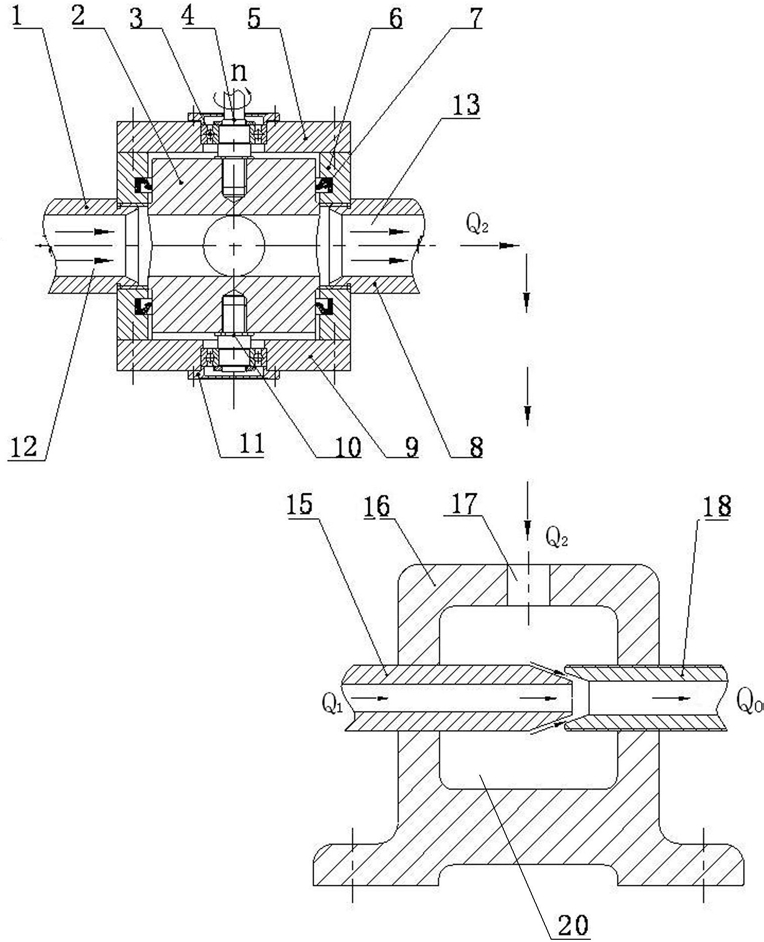

1.一种变负压抽屑装置，包括负压抽屑装置，所述的负压抽屑装置包括通过联结器（16）同轴线安装的前喷嘴（15）和后喷嘴（18），前喷嘴（15）和后喷嘴（18）间的安装间隙形成锥形的射流口，前喷嘴（15）内的排屑通道和后喷嘴（18）内的抽屑通道同轴贯通，所述联结器（16）的内腔为负压腔（20），射流口位于负压腔（20）内，其特征在于：所述联结器（16）上连接有与负压腔（20）连通的负压通道（17），负压通道（17）内安装有变流器；

所述的变流器包括壳体（6），壳体（6）上对称设置有同轴的、连接于负压通道（17）内的前连接件（1）和后连接件（8），前连接件（1）内的切削液通道Ⅰ（12）、后连接件（8）内的切削液通道Ⅱ（13）均与壳体（6）的内腔贯通，壳体（6）内设置有转芯（2），转芯（2）的转轴方向垂直于前连接件（1）、后连接件（8）的轴线方向，转芯（2）内垂直其转轴方向上开有若干变压通孔（19），变压通孔（19）与切削液通道Ⅰ（12）、切削液通道Ⅱ（13）周期性贯通。

2.根据权利要求1所述的变负压抽屑装置，其特征在于：所述壳体（6）的上下两端分别通过上端盖（5）和下端盖（9）密封，上端盖（5）内通过轴承（3）安装有传动轴（4），转芯（2）的上端与传动轴（4）连接，转芯（2）的下端通过下端盖（9）内的定位轴（10）定位。

3.根据权利要求2所述的变负压抽屑装置，其特征在于：：所述的转芯（2）与壳体（6）为间隙配合，转芯（2）的结构为中间大、两端小，变压通孔（19）设于转芯（2）的大径段内，转芯（2）两端的小径段处安装有旋转轴唇形密封圈（7）。

4.根据权利要求3所述的变负压抽屑装置，其特征在于所述的变压通孔（19）相互贯通，变压通孔（19）的轴线与前连接件（1）、后连接件（8）的轴线位于同一平面。

5.根据权利要求4所述的变负压抽屑装置，其特征在于：所述的变压通孔（19）呈“十”字形布置。

6.根据权利要求4所述的变负压抽屑装置，其特征在于：所述的变压通孔（19）呈“米”字形布置。
