专利号: 2015103217344
申请人: 南京信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

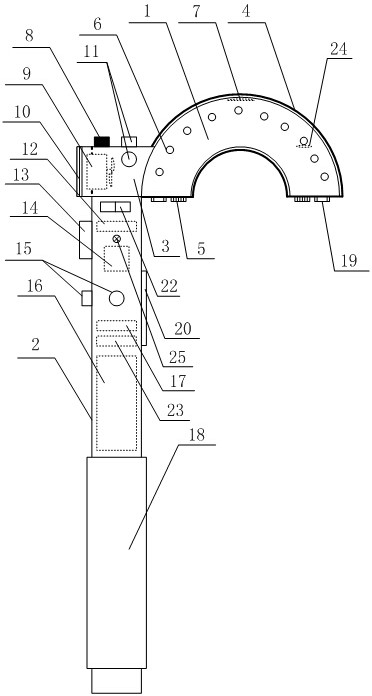

1.一种智能盲人拐杖,其特征在于:包括半圆环形的拐杖把手(1)、圆管形的拐杖柱体(2)、垂直安装在拐杖柱体(2)顶端的连接管(3)、微处理器(14)、电源开关(22)、应急按钮(8)、定位模块(12)、无线通信模块(17)、GSM模块(23)、充电电池(16)、三个超声波传感器(15)以及三个震动器(11);所述拐杖把手(1)固定安装在连接管(3)后端的管口上;所述应急按钮(8)安装在连接管(3)的外管壁上;所述电源开关(22)安装在拐杖柱体(2)上端的外壁上;三个超声波传感器(15)均固定安装在拐杖柱体(2)的外壁上,且三个超声波传感器(15)的探测方向分别指向拐杖把手(1)的左方、前方和右方;三个震动器(11)分别固定安装在连接管(3)外壁的左侧、上侧和右侧;所述微处理器(14)、定位模块(12)、无线通信模块(17)、GSM模块(23)以及充电电池(16)均安装于拐杖柱体(2)内;所述充电电池(16)经过电源开关(22)后为微处理器(14)、定位模块(12)、无线通信模块(17)、GSM模块(23)、三个超声波传感器(15)以及三个震动器(11)供电;所述应急按钮(8)、定位模块(12)、无线通信模块(17)、GSM模块(23)、三个超声波传感器(15)以及三个震动器(11)均与微处理器(14)电连接。

2.根据权利要求1所述的智能盲人拐杖,其特征在于:所述拐杖把手(1)由两个铰接在一起的半壳体组成,且两个半壳体对开后呈圆环形充电结构;所述圆环形充电结构内设有无线充电线圈(5);所述无线充电线圈(5)经过充电电路后与充电电池(16)的充电端电连接;两个半壳体中的一个固定安装在连接管(3)后端的管口上。

3.根据权利要求1或2所述的智能盲人拐杖,其特征在于:所述连接管(3)内设有电动风扇(9);所述拐杖把手(1)上设有至少一个通风孔(6);所述连接管(3)与拐杖把手(1)内部连通;所述充电电池(16)为电动风扇(9)供电,所述微处理器(14)通过电机驱动电路驱动电动风扇(9)转动;所述拐杖把手(1)的内壁上且靠近其中一个通风孔(6)处设有湿度传感器(24);所述充电电池(16)为湿度传感器(24)供电;所述微处理器(14)与湿度传感器(24)电连接。

4.根据权利要求3所述的智能盲人拐杖,其特征在于:所述连接管(3)前端的管口处设有滤网(10)。

5.根据权利要求1或2所述的智能盲人拐杖,其特征在于:所述拐杖把手(1)的外壁上设有内部嵌入发热丝的发热外层(4);所述充电电池(16)经过温控开关后为发热外层(4)内的发热丝供电;所述微处理器(14)控制温控开关的通断;所述拐杖把手(1)内设有温度传感器(7);所述充电电池(16)为温度传感器(7)供电;所述微处理器(14)与温度传感器(7)电连接。

6.根据权利要求1或2所述的智能盲人拐杖,其特征在于:所述拐杖柱体(2)的下端包裹有太阳能薄膜电池(18),所述太阳能薄膜电池(18)经过充电电路后与充电电池(16)的充电端电连接。

7.根据权利要求1或2所述的智能盲人拐杖,其特征在于:所述拐杖柱体(2)的外壁上设有水银开关(20)和报警器(13);所述水银开关(20)与拐杖柱体(2)的轴向相平行;所述水银开关(20)和报警器(13)均与微处理器(14)电连接。

8.根据权利要求1或2所述的智能盲人拐杖,其特征在于:还包括一个分压电路,所述分压电路的分压端连接至微处理器(14)的A/D采集端;所述分压电路的高压端连接至电源开关(22)的输出端,低压端接地;所述拐杖柱体(2)的外壁上设有与微处理器(14)电连接的蜂鸣器(25)。

9.根据权利要求1或2所述的智能盲人拐杖,其特征在于:所述微处理器(14)为单片机、DSP、FPGA或CPLD。

10.根据权利要求1或2所述的智能盲人拐杖,其特征在于:所述定位模块(12)为北斗定位模块或GPS定位模块。
