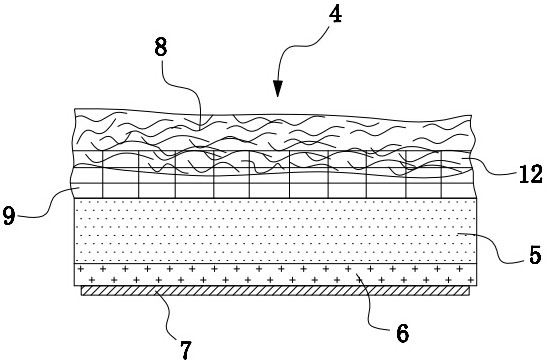

1.一种体表高抗菌超吸水透气的健康功能清爽卫生巾，由贴近皮肤的面层、自面层向下依次设置的吸水层、最外部的透气防漏膜以及用于固定卫生巾位置的背胶组成，其特征在于：所述面层包括由假粘合纺粘纤维网经在线或离线与梳理纤维网进行水刺加固而成的具有中间层为缠结结合层、表面层为梳理纤维层、底面层为假粘合纺粘纤维层的水力缠结一体非织造布基布，所述梳理纤维网由具有亲水性的包含壳聚糖纤维及薄荷纤维的短纤维梳理成网，所述假粘合纺粘纤维网由经降模量处理及亲水处理后的热塑性纤维长丝纺丝成网后热轧加固而成，形成所述假粘合纺粘纤维网的纤维间热轧粘结点对纤维所产生的粘结力小于热塑性纤维长丝本身的强力，所述梳理纤维层与皮肤贴合，假粘合纺粘纤维层与吸水层相结合。

2.根据权利要求1所述的体表高抗菌超吸水透气的健康功能清爽卫生巾，其特征是：所述降模量处理是在热塑性纤维纺丝切片中添加热塑性纤维纺丝切片重量百分比为0.1%～

2%的降模量母粒，亲水处理是在热塑性纤维纺丝切片中添加热塑性纤维纺丝切片重量百分比为0.4%～4%的亲水母粒。

3.根据权利要求1所述的体表高抗菌超吸水透气的健康功能清爽卫生巾，其特征是：所述热塑性纤维长丝为涤纶、锦纶或丙纶中的一种，具有亲水性的短纤维为棉纤维、丝纤维、粘胶纤维中的一种或几种。

4.根据权利要求3所述的体表高抗菌超吸水透气的健康功能清爽卫生巾，其特征是：添加于涤纶中的降模量母粒是共聚酯、低分子量的聚对苯二甲酸丁二酯、低分子量的聚对苯二甲酸丙二酯中的一种或几种，添加于锦纶中的降模量母粒是共聚酰胺、低分子量的聚己内酰胺、低分子量的聚癸二胺癸二酸中的一种或几种，添加于丙纶中的降模量母粒是异规聚丙烯、聚丙烯酸酯类衍生物、聚乙烯醇类衍生物中的一种或几种。

5.根据权利要求3所述的体表高抗菌超吸水透气的健康功能清爽卫生巾，其特征是：添加于涤纶中的亲水剂是含有亲水基团的聚酯或聚醚化合物，添加于锦纶中的亲水剂是含有亲水基团的共聚酰胺，添加于丙纶中的亲水剂是含有聚丙烯酸酯类或聚乙烯醇类的衍生物。

6.根据权利要求5所述的体表高抗菌超吸水透气的健康功能清爽卫生巾，其特征是：所述水力缠结一体非织造布基布包括如下制备步骤：（一）、制备纺丝纤维网

（1）、称取定量的涤纶纺丝切片、锦纶纺丝切片或丙纶纺丝切片中的任一种，备用；

（2）、根据称取的定量的纺丝切片的重量，在纺丝切片中加入其总重量0.1%～2%的降模量母粒以及0.4%～4%的亲水母粒，混合均匀；

（3）、经螺杆纺丝机加热、混合、计量、纺丝，以及拉伸、分丝、铺网而形成涤纶、锦纶或者2

丙纶纤维网，克重控制为5克～15克/m，备用；

（二）制备假粘合纺粘纤维网

（1）、对步骤（3）中形成的纺丝纤维网进行低温、低压热轧加固，使纤维间热轧粘结点部分熔融，热轧温度80℃～200℃，热轧压力0.3Mpa～0.9Mpa，制得假粘合纺粘纤维网；

（三）、制备梳理纤维网

（1）、将粘胶短纤维、纤维素再生纤维、壳聚糖纤维、薄荷纤维中的一种或几种进行铺叠，并梳理成纤维网，克重控制为8克～28克/m2，备用；

（四）、水刺加固

（1）、预处理步骤：将假粘合纺粘纤维网与梳理纤维网叠合在一起，采用在线或离线方式复合，经预湿罗拉预湿、压实，备用；

（2）、初步加固步骤: 将预处理完成后的纤维网送入水刺设备，进入头道水刺区，水刺方向从梳理纤维网向假粘合纺粘纤维网进行，将梳理纤维网压入假粘合纺粘纤维网，水刺压力25～35bar，纤维网运动速度20～80m/min；准备进入加强缠结处理区；

（3）、加强缠结步骤：水刺方向从假粘合纺粘纤维网向梳理纤维网，水刺压力45 bar～

55bar，纤维网运动速度20～80m/min，准备进入充分缠结处理区；

（4）、充分缠结步骤：水刺方向从梳理纤维网向假粘合纺粘纤维网进行，将梳理纤维网压入假粘合纺粘纤维网，水刺压力70 bar～110bar，纤维网运动速度20～80m/min，假粘合纺粘纤维网中的纤维间热轧粘结点被全部打开，纤维间充分缠结，梳理纤维网与假粘合纺粘纤维网缠结为一体；

（5）、产品成型步骤：纤维充分缠结后，采用水刺方向从梳理纤维网向假粘合纺粘纤维网堆叠方向进行或者从假粘合纺粘纤维网向梳理纤维网堆叠方向进行，水刺压力50～

90bar，布面逐步形成与输网帘相一致的孔眼结构。

7.根据权利要求6所述的体表高抗菌超吸水透气的健康功能清爽卫生巾，其特征是：所述水刺设备的水刺喷头水平排列或者滚筒式圆周排列，所述水刺加固各步骤中水刺喷头的个数为1～5只。

8.根据权利要求6所述的体表高抗菌超吸水透气的健康功能清爽卫生巾，其特征是：制备假粘合纺粘纤维网步骤中，对形成的涤纶纤维网进行低温、低压热轧加固，其热轧温度

180℃～200℃，对形成的锦纶纤维网进行低温、低压热轧加固，其热轧温度160℃～180℃；

对形成的丙纶纤维网进行低温、低压热轧加固，其热轧温度80℃～110℃。

9.根据权利要求6所述的体表高抗菌超吸水透气的健康功能清爽卫生巾，其特征是：所述在线复合方式，是将纺粘生产线与梳理成网和水刺设备一并组成一条生产线，使假粘合纺粘纤维网与梳理纤网在一条生产线上完成分别成网，或经交叉铺叠后分别成网，然后将这二层纤网叠合后送入水刺设备，复合加固；所述离线复合方式，是将纺粘生产线上生产的假粘合纺粘纤网单独成卷，然后将其置于梳理成网-水刺生产线上，经导辊引导与梳理纤网叠合在一起，或经交叉铺叠后，送入水刺设备，水刺复合加固。
