专利号: 2015103224263
申请人: 聂超
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

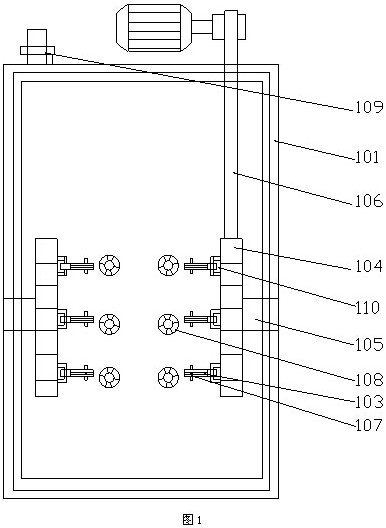

1.一种铅蓄电池电极板干燥装置,其特征在于:包括下端盖(101)及设在下端盖(101)上方的上端盖(102)形成的机仓,所述的下端盖(101)内侧设置有2个对称设置的牙盘(104),在所述的牙盘(104)的侧壁上均匀间隔设置有传动齿,在所述的牙盘(104)内侧设置有与牙盘(104)固定连接的电极板连接端(103),所述的电极板连接端(103)为沿牙盘(104)周向均匀间隔设置的至少6个;

所述的牙盘(104)通过连接轴(105)和轴承固定在所述的下端盖(101)内壁上,在所述的机仓外部设置有驱动电机,所述驱动电机的输出轴上设置有齿轮,在所述的齿轮与所述牙盘(104)的传动齿上啮合有传动链条(106),所述驱动电机通过传动链条(106)带动所述牙盘(104)转动;

所述的电极连接端(103)上设置有用于卡接电极板两端的卡扣(107),所述的卡扣(107)通过螺栓固定在所述电极连接端(103)上;

在所述的下端盖(101)一端设置有热风入口(108),在于热风入口(108)相对的一侧端面上设置有热风出口(109)。

2.根据权利要求1所述的一种铅蓄电池电极板干燥装置,其特征在于:在所述的下端盖(101)的上端面上设置有凹槽,在所述上端盖(102)的下端面上设置有能够嵌入该凹槽的凸起。

3.根据权利要求1或2所述的一种铅蓄电池电极板干燥装置,其特征在于:所述的热风入口(108)为间隔设置的至少4个。

4.根据权利要求1或2所述的一种铅蓄电池电极板干燥装置,其特征在于:所述的电极板连接端(103)上设置有能够卡接在所述牙盘(104)上的连接端底座(109),所述的卡扣(107)一端通过螺栓固定在该连接端底座(109)上。

5.一种铅蓄电池电极板干燥方法,其特征在于:包括以下步骤:

S1:将铅蓄电池电极板两端固定在卡扣(107)内,在牙盘(104)上设置卡槽(110),将卡扣(107)卡接在卡槽(110)内;

S2:闭合上端盖(102),将上端盖(102)上的凸起结构嵌入到下端盖(101)上的凹槽内,使机仓闭合;

S3:启动驱动电机,带动牙盘(104)转动,通过热风入口(108)向机仓内输入热风,在热风出口(109)设置引风机,将机仓内含有蒸汽的热气抽出;

S4:牙盘(104)带动设置在卡扣(107)上的电极板转动,直到达到干燥要求将其取出。
