1.一种基于注入法的接地故障相辨识方法，其特征在于，包括以下步骤：（1）根据系统参数（系统总电容及阻尼率），确定相角θnor和消弧线圈的补偿状态；

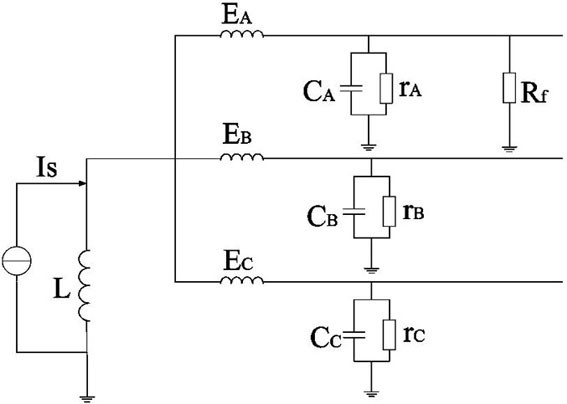

（2）电网发生单相接地故障时，向中性点注入电流 ，得到补偿后的中性点电压 ；

（3）确定当各相发生单相接地故障时，补偿后的中性点电压相位角a随故障电阻的变化范围；

（4）基于测得的中性点电压 的相位角a，判断相位角a落入步骤（3）中的哪一变化范围，即可判断与该变化范围对应的相发生了接地故障。

2.如权利要求1所述的一种基于注入法的高阻接地故障辨识方法，其特征在于，步骤（1）所述的确定相角θnor和消弧线圈的补偿状态，具体方法如下：当系统正常运行且消弧线圈未投入（未注入电流 ）时，自然不平衡电压 为：（1）

其中， 分别为A、B、C三相对地电容， 分别为A、B、C三相绝缘电阻， 为系统总对地电容， ， 为系统总绝缘电导， ；

令公式（1）的分子 ，分母 ，

则自然不平衡电压 相位角（ 与A相电源电压 的夹角）为 ；

当系统正常运行且投入消弧线圈（未注入电流 ）时，中性点电压 为：（2）

令公式（2）的分母 ，则中性点电压 相位角 （ 与A相电源电压 的夹角）为 ；

则可知 ；

因此，可根据系统参数（系统总电容及阻尼率）计算出 ，然后测系统自然不平衡电压相位角 和消弧线圈投入时中性点电压相位角 ，便可计算出相角θnor，根据θnor的值，可确定消弧线圈的补偿状态，如下所示：（I）当θnor>0时，消弧线圈欠补偿；

（II）当θnor<0时，消弧线圈过补偿；

（III）当θnor=0时，消弧线圈全补偿。

3.如权利要求1所述的一种基于注入法的高阻接地故障辨识方法，其特征在于， 步骤（2）所述的中性点注入电流 ，其推导过程如下：（3）

在实际操作中，由于

（4）

其中，为系统自然不平衡度， 为系统自然不平衡电压， ；因此，系统发生单相接地故障后，向中性点注入电流 ，便可得到补偿后的中性点电压 。

4.如权利要求1所述的一种基于注入法的高阻接地故障辨识方法，其特征在于，步骤（2）所述的补偿后的中性点电压 由注入电流 补偿了由电网不对称引起的部分，仅剩下由故障相引起的中性点位移电压。

5.如权利要求1所述的一种基于注入法的高阻接地故障辨识方法，其特征在于，步骤（3）所述的中性点电压相位角a为中性点电压 与A相电源电压 的夹角。

6.如权利要求1所述的一种基于注入法的高阻接地故障辨识方法，其特征在于，步骤（3）所述的当各相发生单相接地故障时，补偿后的中性点电压相位角a随故障电阻的变化范围为：（1）当消弧线圈欠补偿或中性点不接地方式时：（I）当A相发生单相接地故障时，中性点电压相位角 ；

（II）当B相发生单相接地故障时，中性点电压相位角 ；

（III）当C相发生单相接地故障时，中性点电压相位角 ；

（2）当消弧线圈过补偿时：

（I）当A相发生单相接地故障时，中性点电压相位角 ；

（II）当B相发生单相接地故障时，中性点电压相位角 ；

（III）当C相发生单相接地故障时，中性点电压相位角 ；

（3）当消弧线圈全补偿时：

（I）当A相发生单相接地故障时，中性点电压相位角a=180°；

（II）当B相发生单相接地故障时，中性点电压相位角a=60°；

（III）当C相发生单相接地故障时，中性点电压相位角a=300°。
