专利号: 2015103259582
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

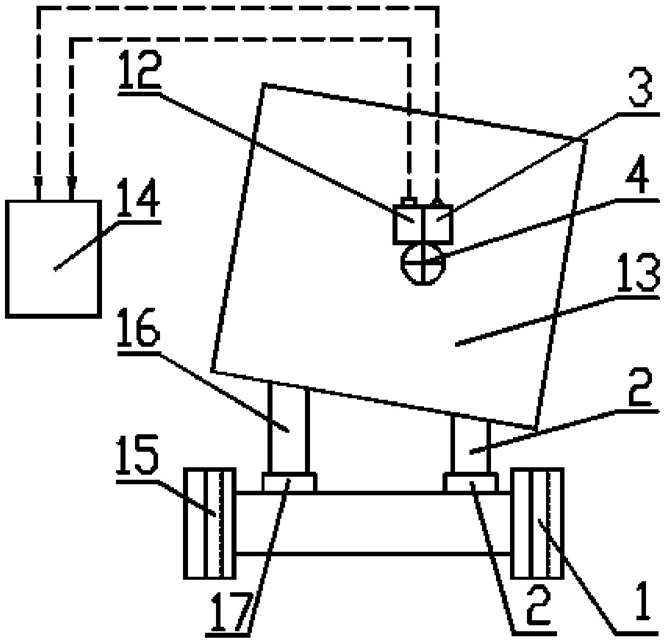

1.一种汽车侧倾综合评价指标测量装置,其特征在于,包括右前车轮[1]、右前车轮垂向载荷传感器[2]、汽车侧倾角传感器[3]、右后车轮[5]、右后悬架[6]、右后车轮垂向载荷传感器[7]、后车桥[8]、左后车轮垂向载荷传感器[9]、左后悬架[10]、左后车轮[11]、侧向加速度传感器[12]、车身[13]、计算单元[14]、左前车轮[15]、左前悬架[16]、左前车轮垂向载荷传感器[17];汽车侧倾角传感器[3]和汽车侧向加速度传感器[12]均固定安装在车身[13]上汽车质心位置;后车桥[8]的两端分别与右后车轮[5]和左后车轮[11]相连;前车桥[18]的两端分别与右前车轮[1]和左前车轮[15]相连;右后悬架[6]的上端与车身[13]固连,右后悬架[6]的下端通过右后车轮垂向载荷传感器[7]固定安装在后车桥[8]上;左后悬架[10]的上端与车身[13]固连,左后悬架[10]的下端通过左后车轮垂向载荷传感器[9]固定安装在后车桥[8]上;左前悬架[16]的上端与车身[13]固连,左前悬架[16]的下端通过左前车轮垂向载荷传感器[17]固定安装在前车桥[18]上;右前悬架[19]的上端与车身[13]固连,右前悬架[19]的下端通过右前车轮垂向载荷传感器[2]固定安装在前车桥[18]上;汽车侧倾角传感器[3]、汽车侧向加速度传感器[12]、右前车轮垂向载荷传感器[2]、右后车轮垂向载荷传感器[7]、左后车轮垂向载荷传感器[9]、左前车轮垂向载荷传感器[15]均与计算单元[14]电连接。

2.一种汽车侧倾综合评价指标计算方法,其特征在于,汽车侧倾角传感器[3]能够测量汽车侧倾角,汽车侧向加速度传感器[12]能够测量汽车侧向加速度,右后车轮垂向载荷传感器[7]、左后车轮垂向载荷传感器[9]、左前车轮垂向载荷传感器[17]、右前车轮垂向载荷传感器[19]能够测量各车轮所受的垂向载荷,计算单元[14]根据公式推求出汽车相对侧倾角,根据公式 推求出汽车相对侧向加速度,根据公式推求出汽车横向载荷转移率,根据公式推求出汽车侧倾综合评价指标,式中:为汽车侧倾角,为汽车侧倾角最小值,为汽车侧倾角阈值,为汽车相对侧倾角,为汽车侧向加速度,为汽车侧向加速度最小值,为汽车侧向加速度阈值,为汽车相对侧向加速度,为汽车侧倾综合评价指标,为相对侧倾角的权重系数,,为相对侧倾角的权重系数,,F1为汽车右前车轮的垂直载荷,F2为汽车右后车轮的垂直载荷,F3为汽车左后车轮的垂直载荷,F4为汽车左前车轮的垂直载荷,为汽车横向载荷转移率的权重系数,,且;由汽车侧倾角传感器[3]反映,由汽车侧向加速度传感器[12]反映,F1、F2、F3和 F4分别由右前车轮垂向载荷传感器[2]、右后车轮垂向载荷传感器[7]、左后车轮垂向载荷传感器[9和左前车轮垂向载荷传感器[17]反映。

3. 如权利要求1所述的一种汽车侧倾综合评价指标测量装置,其特征在于,计算单元[14]通过汽车侧倾角传感器[3]、汽车侧向加速度传感器[12]、右前车轮垂向载荷传感器[2]、右后车轮垂向载荷传感器[7]、左后车轮垂向载荷传感器[7]和左前车轮垂向载荷传感器[17]测得汽车侧倾角、汽车侧向加速度、汽车右前车轮的垂直载荷、汽车右后车轮的垂直载荷、汽车左后车轮的垂直载荷和汽车前车轮的垂直载荷存储并处理数据,输出计算结果。
