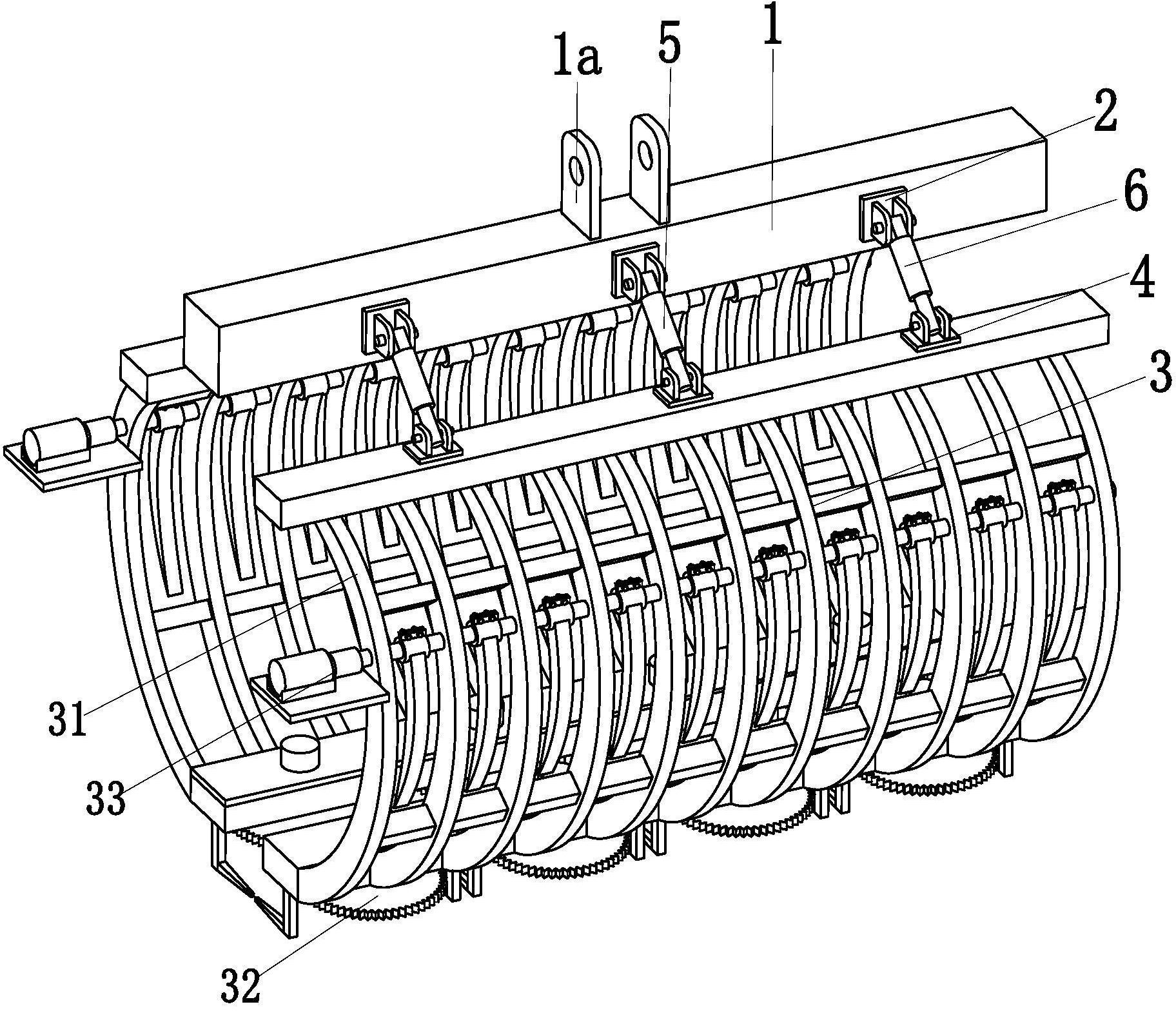

1.一种旋切压紧一体化抓斗，其特征在于：包括横梁(1)、六个一号耳座(2)、两个抓斗装置(3)、六个二号耳座(4)、两个液压缸(5)和四个伸缩杆(6)，所述的横梁(1)呈方型结构，横梁(1)的上端面对称设置有两个吊耳(1a)；所述的六个一号耳座(2)对称位于横梁(1)的两侧，且位于横梁(1)同侧的三个一号耳座(2)均匀的焊接在横梁(1)的外壁上；所述的两个抓斗装置(3)对称位于横梁(1)的两侧；所述的六个二号耳座(4)对称位于横梁(1)的两侧，且位于横梁(1)同侧的三个二号耳座(4)均匀的焊接在抓斗装置(3)上；所述的两个液压缸(5)对称位于横梁(1)的两侧，液压缸(5)的底端与位于横梁(1)中部外壁上的一号耳座(2)之间通过销轴相连接，且液压缸(5)的顶端与位于横梁(1)同侧抓斗装置(3)中部上的二号耳座(4)之间通过销轴相连接；所述的四个伸缩杆(6)对称位于横梁(1)的两侧，位于横梁(1)同侧的两个伸缩杆(6)对称位于液压缸(5)的两侧，伸缩杆(6)顶端与一号耳座(2)之间通过销轴相连接，且伸缩杆(6)底端与位于液压缸(5)同侧的二号耳座(4)之间通过销轴相连接；

所述的抓斗装置(3)包括抓斗机构(31)、旋切机构(32)和压紧机构(33)，所述的抓斗机构(31)包括安装杆(31a)、固定片(31b)、上连接杆(31c)和下连接杆(31d)，安装杆(31a)上端焊接在位于横梁(1)同侧的三个二号耳座(4)上，且安装杆(31a)的下端均匀焊接有一排固定片(31b)，固定片(31b)呈弯钩状，位于上端的两个相邻固定片(31b)之间均焊接有上连接杆(31c)，位于下端的两个相邻固定片(31b)之间均焊接有下连接杆(31d)；所述的旋切机构(32)包括固定板(321)、固定盒(322)、旋切支链(323)和L型限位插杆(324)，固定板(321)与固定盒(322)之间通过焊接方式相连接，固定盒(322)的后侧壁焊接在固定片(31b)上，固定盒(322)与固定板(321)之间形成一个安装空腔，且固定盒(322)与固定板(321)形成的安装空腔上均匀安装有一排旋切支链(323)，位于最左侧旋切支链(323)左端的固定盒(322)上安装有一根L型限位插杆(324)，位于最右侧旋切支链(323)右端的固定盒(322)上安装有一根L型限位插杆(324)，且位于相邻两个旋切支链(323)之间的固定盒(322)上均安装有两根L型限位插杆(324)，旋切支链(323)包括旋切电机(3231)、旋转轴(3232)、旋切刀盘(3233)和双螺母(3234)，旋切电机(3231)安装在固定板(321)上，旋转轴(3232)分为大端(3232a)和小端(3232b)，大端(3232a)与旋切电机(3231)上的输出轴之间通过联轴器相连接，小端(3232b)的轴径小于大端(3232a)的轴径，旋切刀盘(3233)上端面固定在大端(3232a)与小端(3232b)形成的轴肩上，且旋切刀盘(3233)下端面通过双螺母(3234)固定在小端(3232b)上；所述的压紧机构(33)包括支撑板(331)、压紧轴(332)、压紧电机(333)和压紧爪(334)，支撑板(331)焊接在最左侧固定片(31b)的上端，压紧轴(332)与旋切支链(323)上的每个固定片(31b)之间均通过轴承相连接，且压紧轴(332)的左端伸出最左侧的固定片(31b)外壁，压紧电机(333)通过电机座安装在支撑板(331)上，单个压紧爪(334)均安装在相邻两个固定片(31b)之间的压紧轴(332)上。

2.根据权利要求1所述的一种旋切压紧一体化抓斗，其特征在于：所述的每个抓斗装置(3)上的固定片(31b)至少为十一个。

3.根据权利要求1所述的一种旋切压紧一体化抓斗，其特征在于：所述的每个抓斗装置(3)上的旋切支链(323)至少为四个。

4.根据权利要求1所述的一种旋切压紧一体化抓斗，其特征在于：所述的旋切电机(3231)和压紧电机(333)类型均为防水电机。

5.根据权利要求1所述的一种旋切压紧一体化抓斗，其特征在于：所述的压紧爪(334)包括锁紧环(334a)和钩爪(334b)，所述的锁紧环(334a)通过两个螺栓锁紧在压紧轴(332)上，钩爪(334b)的形状与固定片(31b)的形状相同，且钩爪(334b)焊接在锁紧环(334a)上。
