1.一种聚乳酸光/水双降解聚合物，其特征在于，其结构式如下：其中R1＝R2＝H、CH3、C2H5、C3H7，R3＝H、CH3、C2H5、C3H7；u＝1,2,3……；n≥2。

2.根据权利要求1所述的聚乳酸光/水双降解聚合物的制备方法，其特征在于：步骤如下:(1)2,6-二(3-巯基丙酸甲酯)硝基苯类物质的制备；

将2,6-二甲基醇硝基苯类物质和巯基丙酸溶解于甲苯中，在催化剂催化、反应温度

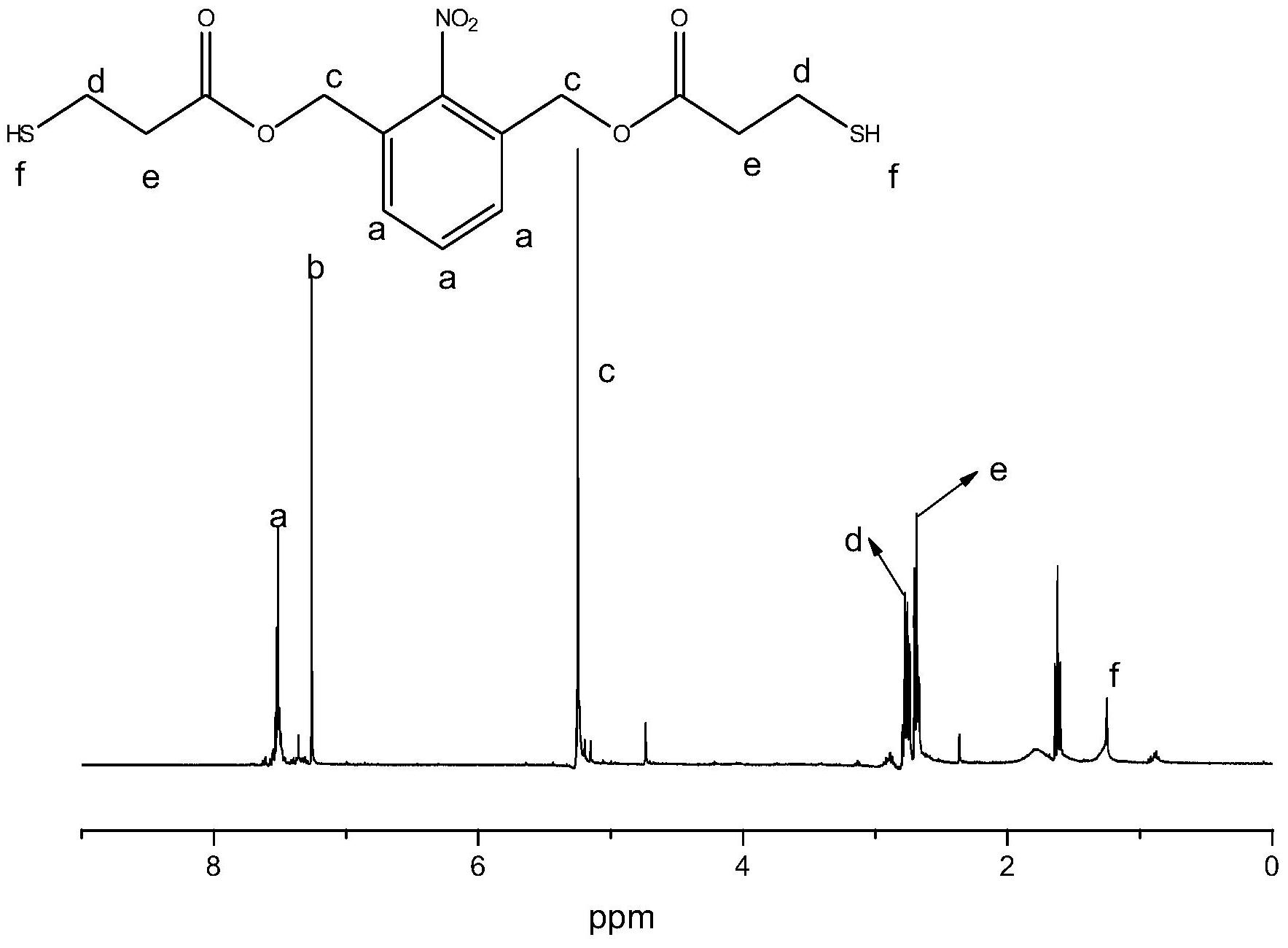

120℃下，冷凝回流12h，过滤、旋蒸，粗产物用二氯甲烷溶解，饱和碳酸氢钠溶液洗3次、无水硫酸镁干燥、过滤、旋蒸，得到2,6-二(3-巯基丙酸甲酯)硝基苯；

(2)光/水双降解聚合物的制备

将两端含碳-碳双键的聚乳酸以及2,6-二(3-巯基丙酸甲酯)硝基苯类物质溶解于的三氯甲烷中，先在冰浴的条件下反应8～10h，再升温至30℃反应8h，将反应产物干燥，即得到光/水-双降解聚合物。

3.根据权利要求2所述的聚乳酸光/水双降解聚合物的制备方法，其特征在于：所述的2，6-二甲基醇硝基苯类物质结构通式如下：其中R1＝R2＝H，CH3，C2H5，C3H7，R3＝H，CH3，C2H5，C3H7。

4.根据权利要求2所述的聚乳酸光/水双降解聚合物的制备方法，其特征在于：步骤(1)所述的催化剂为苯磺酸、对甲苯磺酸、氟化硼或氯化铝中任一种。

5.根据权利要求2所述的聚乳酸光/水双降解聚合物的制备方法，其特征在于：步骤(2)中所述的两端含碳-碳双键的聚乳酸分子量在1000～20000范围内。

6.根据权利要求2所述的聚乳酸光/水双降解聚合物的制备方法，其特征在于：所述的2,6-二甲基醇硝基苯类物质与巯基丙酸摩尔比为1:3～4，所述2,6-二甲基醇硝基苯类物质与所述甲苯摩尔体积比为1:30～60mol/mL。

7.根据权利要求2所述的聚乳酸光/水双降解聚合物的制备方法，其特征在于：所述的两端含碳-碳双键的聚乳酸与2,6-二(3-巯基丙酸甲酯)硝基苯类物质摩尔比为1:1。
