专利号: 201510338527X
申请人: 成都衔石科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

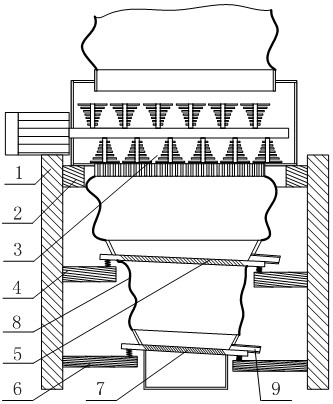

1.用于秸秆粉碎筛分的一体结构,其特征在于:包括支撑架(1),固定在支撑架(1)顶端的粉碎装置安装架(2),放置在粉碎装置安装架(2)上的粉碎装置(3),固定在支撑架(1)上且位于粉碎装置安装架(2)下方的大粒径筛板安装架(4),通过弹簧固定在大粒径筛板安装架(4)上的大粒径筛板(5),固定在支撑架(1)上且位于大粒径筛板安装架(4)下方的小粒径筛板安装架(6),通过弹簧固定在小粒径筛板安装架(6)上的小粒径筛板(7),以及分别设置在粉碎装置(3)与大粒径筛板(5)之间、大粒径筛板(5)与小粒径筛板(7)之间防止粉尘扬尘的柔性阻隔袋(8)。

2. 根据权利要求1所述的用于秸秆粉碎筛分的一体结构,其特征在于:所述大粒径筛板(5)与小粒径筛板(7)均倾斜安装在支撑架(1)上。

3. 根据权利要求2所述的用于秸秆粉碎筛分的一体结构,其特征在于:所述大粒径筛板(5)和小粒径筛板(7)与水平面之间的角度为5-30度。

4. 根据权利要求3所述的用于秸秆粉碎筛分的一体结构,其特征在于:所述大粒径筛板(5)和小粒径筛板(7)上均设置有未筛分物料出口(9)。

5. 根据权利要求4所述的用于秸秆粉碎筛分的一体结构,其特征在于:所述大粒径筛板(5)上的未筛分物料出口(9)与粉碎装置(3)的进料口连通。

6. 根据权利要求1-5任一项所述的用于秸秆粉碎筛分的一体结构,其特征在于:所述大粒径筛板(5)和小粒径筛板(7)均由筛板安装架以及可拆卸安装在筛板安装架上的筛板构成。
