1.一种铌酸锑纳米棒复合生物滤料，其特征在于，以质量百分比计，该生物滤料配方如下：该生物滤料的具体制备方法如下：

按照上述配方称取铌酸锑纳米棒、碳酸铵、锗酸镧纳米片、硅酸钠、脂肪醇聚氧乙烯醚羧酸钠和水，首先将硅酸钠溶于水中，然后将铌酸锑纳米棒、碳酸铵、锗酸镧纳米片、脂肪醇聚氧乙烯醚羧酸钠与含有硅酸钠的水混合均匀；在成球机中制备出生料球，成球大小3-

10mm；将生料球放入烘箱，于100℃、保温2-3h，随后将烘干后的生料球放入马弗炉中于400-

600℃、烧结2-4h，自然冷却后制得。

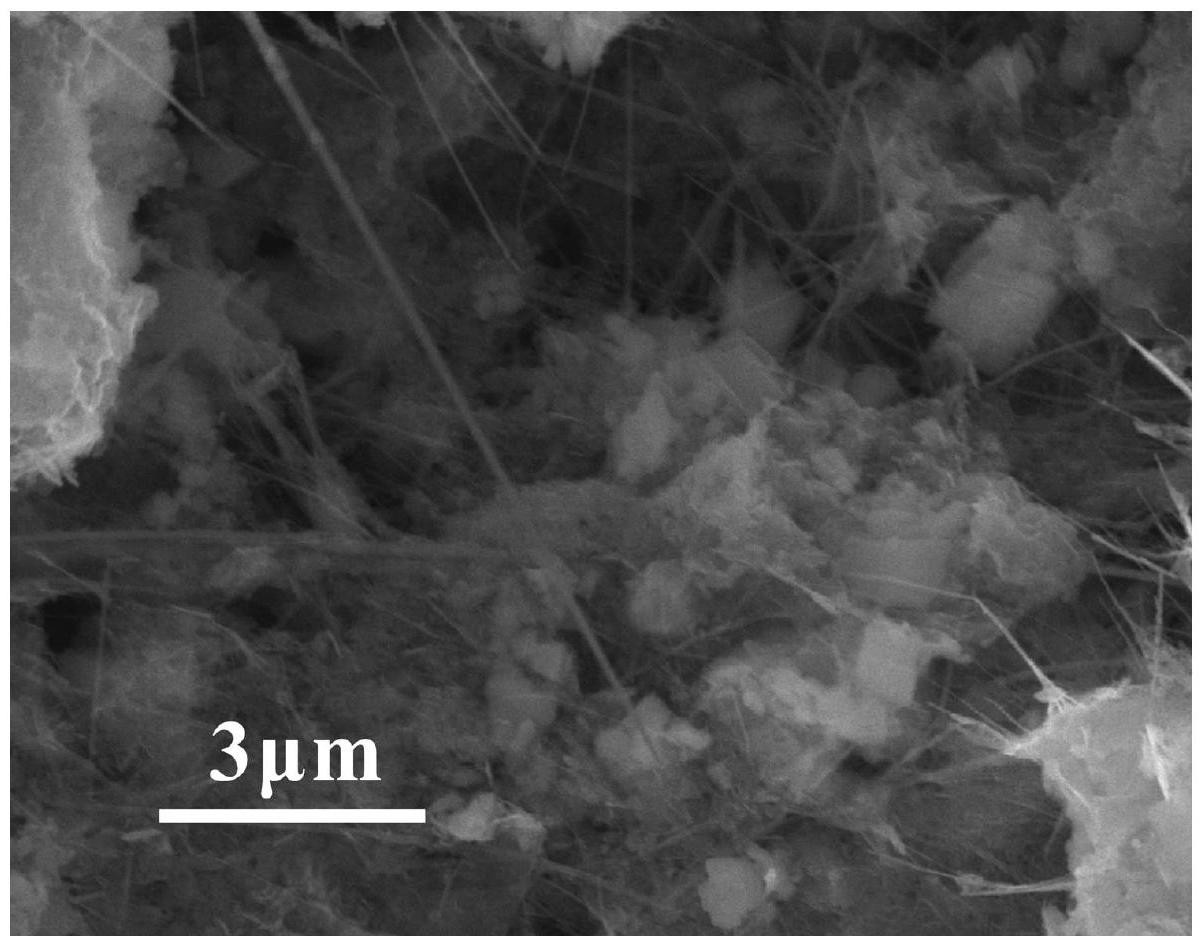

2.如权利要求1所述的一种铌酸锑纳米棒复合生物滤料，其特征在于：所述铌酸锑纳米棒的直径为30-100nm、长度为1-10μm。

3.如权利要求1所述的一种铌酸锑纳米棒复合生物滤料，其特征在于：所述锗酸镧纳米片的厚度为30nm，整个纳米片的长度为2μm。
