专利号: 2015103428951
申请人: 重庆大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

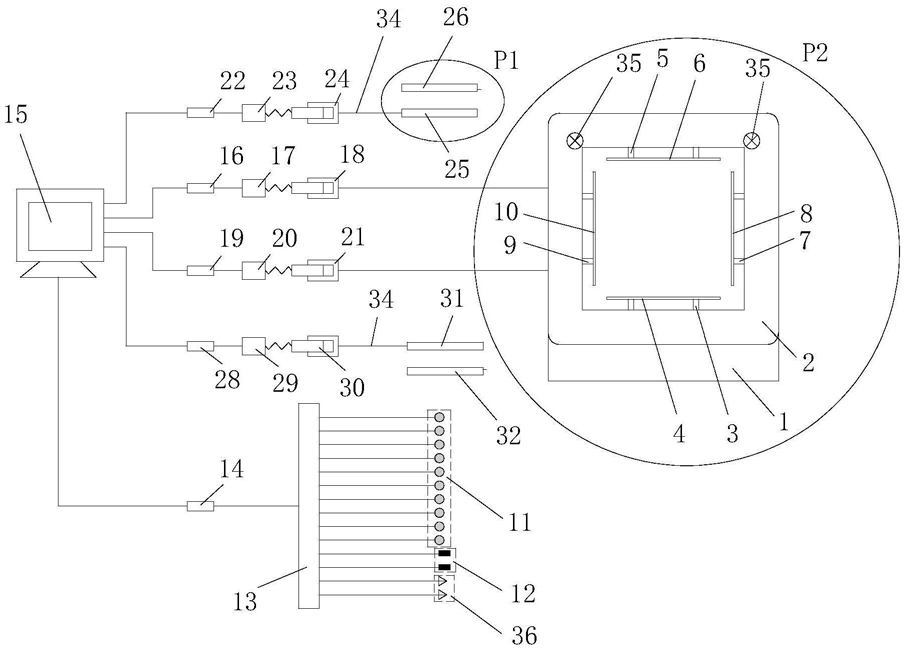

1.一种大尺度二维裂隙岩体剪切渗流仪,其特征在于:包括工作台、应力加载系统、渗流加载系统和数据量测控制系统,所述应力加载系统包括竖向应力加载系统和横向应力加载系统,所述渗流加载系统包括竖向渗流加载系统和横向渗流加载系统;

所述工作台包括底座、设置于底座上的试件安装座、固定于试件安装座下部的竖向承压板、与竖向承压板对应的竖向加载板、固定于试件安装座右边的横向承压板和与横向承压板对应的横向加载板;

所述数据量测控制系统包括用于检测渗流水压的水压传感器、用于检测试件应力的应力传感器、信号转换处理器、信号控制器和计算机。

2.根据权利要求1所述的大尺度二维裂隙岩体剪切渗流仪,其特征在于:所述竖向应力加载系统包括竖向应力加载控制器、由竖向应力加载控制器控制的竖向加载伺服电机和由竖向加载伺服电机驱动的竖向伺服加载器,所述竖向伺服加载器与竖向加载板连接;

所述横向应力加载系统包括横向应力加载控制器、由横向应力加载控制器控制的横向加载伺服电机和由横向加载伺服电机驱动的横向伺服加载器,所述横向伺服加载器与横向加载板连接。

3.根据权利要求1所述的大尺度二维裂隙岩体剪切渗流仪,其特征在于:所述竖向渗流加载系统包括竖向渗流控制器、由竖向渗流控制器控制的竖向渗流伺服电机、由竖向渗流伺服电机驱动的竖向渗流伺服加载器、竖向进水钢盒和竖向出水钢盒,所述竖向进水钢盒与竖向渗流伺服加载器连接,竖向出水钢盒与竖向出水管连接;

所述横向渗流加载系统包括横向渗流控制器、由横向渗流控制器控制的横向渗流伺服电机、由横向渗流伺服电机驱动的横向渗流伺服加载器、横向进水钢盒和横向出水钢盒,所述横向进水钢盒与横向渗流伺服加载器连接,横向出水钢盒与横向出水管连接。

4.根据权利要求1所述的大尺度二维裂隙岩体剪切渗流仪,其特征在于:所述数据量测系统还包括用于记录流体流动过程的微型摄像头,所述微型摄像头安装于试件安装座的左上部和右上部。

5.根据权利要求1所述的大尺度二维裂隙岩体剪切渗流仪,其特征在于:所述数据量测系统还包括用于检测渗流流量的流量计,所述流量计安装于靠近竖向出水钢盒和横向出水钢盒一端的竖向出水管和横向出水管上。

6.根据权利要求1所述的大尺度二维裂隙岩体剪切渗流仪,其特征在于:所述竖向应力加载控制器、横向应力加载控制器、竖向渗流控制器和横向渗流控制器均与计算机连接,按照实验设计要求通过计算机控制应力加载和渗流加载。
