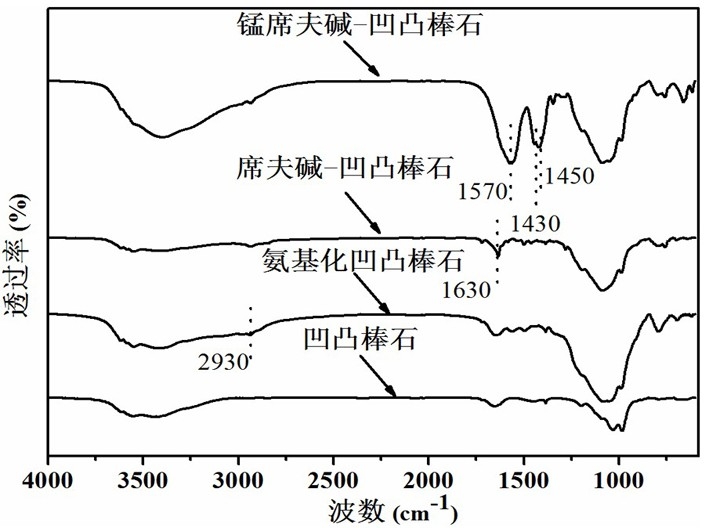

1.一种改性凹凸棒石的制备方法，其特征在于包含如下步骤：

（1）按质量计，将1份凹凸棒石加入到50～100份浓度为5～6mol/L的盐酸中，在温度为75℃～85℃中的一个恒温温度条件下反应1～2h，经抽滤，洗涤，干燥，得到酸化凹凸棒石；

（2）按质量计，将1份步骤（1）制得的酸化凹凸棒石均匀分散在60～86份甲苯中，得到稳定的分散液A；在搅拌条件下，在分散液A中加入6～15份γ-氨丙基三乙氧基硅烷，在温度为90～120℃的条件下反应8～12h；经抽滤，洗涤，干燥，得到氨基化凹凸棒石；

（3）按质量计，将1份步骤（2）制得的氨基化凹凸棒石均匀分散在100～200份乙醇中，得到氨基化凹凸棒石分散液B；在搅拌条件下，向分散液B中加入由16～30份水杨醛与80～100份乙醇组成的混合液，而后回流反应12～24h；经抽滤，洗涤，干燥，得到席夫碱-凹凸棒石；

（4）按质量计，将1份步骤（3）制得的席夫碱-凹凸棒石均匀分散于100～200份乙醇中，得到席夫碱-凹凸棒石分散液C；在N2保护和搅拌条件下，向分散液C中加入0.96～

4.52份四水合乙酸锰，而后回流反应12～24h；再经抽滤，洗涤，干燥，即得到一种改性凹凸棒石。

2.按权利要求1所述的制备方法得到的一种改性凹凸棒石。
