专利号: 201510346773X
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

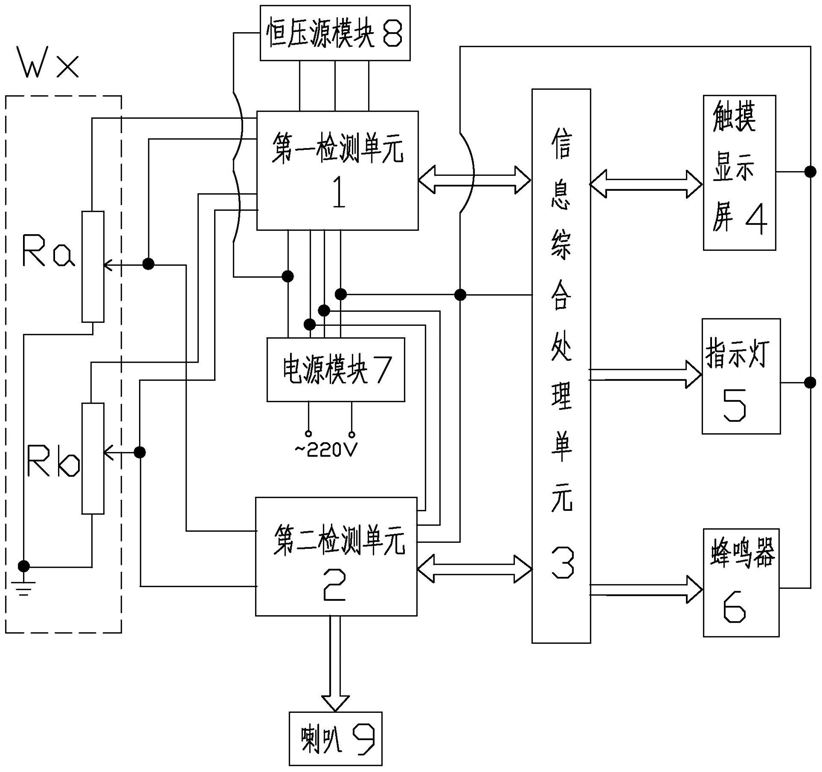

1.一种双联电位器总阻、零阻及动噪声检测仪,其特征在于:包括第一检测单元(1)、第二检测单元(2)、信息综合处理单元(3)、触摸显示屏(4)、指示灯(5)、蜂鸣器(6)、电源模块(7)、恒压源模块(8)和喇叭(9);

所述的第一检测单元(1)设有第一至第四输入接口端、信号输入输出端、第一至第四电源端和第一至第三恒压输入端;第二检测单元(2)设有第一输入接口端、第二输入接口端、信号输入输出端、喇叭信号输出端以及第一至第三电源端;信息综合处理单元(3)设有第一检测信号通信端、第二检测信号通信端、人机交互信号通信端、指示灯控制端、蜂鸣器控制端和电源端;触摸显示屏(4)设有信号通信端和电源端;指示灯(5)设有控制信号输入端和电源端;蜂鸣器(6)设有控制信号输入端和电源端;电源模块(7)设有电源输入端和第一至第四电源输出端;恒压源模块(8)设有电源输入端和第一至第三恒压输出端;喇叭(9)设有信号输入端;

信息综合处理单元(3)的第一检测信号通信端与第一检测单元(1)的信号输入输出端双向信号电连接;信息综合处理单元(3) 的第二检测信号通信端与第二检测单元(2)的信号输入输出端双向信号电连接;触摸显示屏(4)的信号通信端与信息综合处理单元(3)的人机交互信号通信端双向信号电连接;指示灯(5)的控制信号输入端与信息综合处理单元(3)的指示灯控制端信号电连接;蜂鸣器(6)的控制信号输入端与信息综合处理单元(3)的蜂鸣器控制端信号电连接;喇叭(9)的信号输入端与第二检测单元(2)的喇叭信号输出端电连接;

第一检测单元(1)的第一至第四电源端分别对应与电源模块(7)的第一至第四电源输出端电连接;第一检测单元(1)的第一至第三恒压输入端分别对应与恒压源模块(8)的第一至第三恒压输出端电连接;第二检测单元(2)的第一至第三电源端分别对应与电源模块(7)的第一至第三电源输出端电连接;信息综合处理单元(3)的电源端、触摸显示屏(4)的电源端、指示灯(5)的电源端以及蜂鸣器(6)的电源端均与电源模块(7)的第一电源输出端电连接;恒压源模块(8)的电源输入端与电源模块(7)的第四电源输出端电连接;

使用时,电源模块(7)的电源输入端与交流220V市电电连接;第一检测单元(1)的第一和第二输入接口端分别对应与待检测的双联电位器Wx的第一电位器Ra的一个固定接线端和滑动端电连接;第一检测单元(1)的第三和第四输入接口端分别对应与双联电位器Wx的第二电位器Rb的一个固定接线端和滑动端电连接;第二检测单元(2)的第一输入接口端与第一电位器Ra的滑动端电连接;第二检测单元(2)的第二输入接口端与第二电位器Rb的的滑动端电连接;第一电位器Ra的另一个固定接线端和第二电位器Rb的另一个固定接线端均接地;

所述的第一检测单元(1)包括第一检测模块(11)、第二检测模块(12)、A/D转换模块(13)和单片机控制处理模块(14);

所述的第一检测模块(11)和第二检测模块(12)均分别设有电压测量控制信号输入端、电流测量控制信号输入端、第一至第三量程控制信号输入端、总阻信号输出端、零阻/行程信号输出端、开路信号输出端、第一至第四电源端以及第一至第三恒压输入端;A/D转换模块(13)设有第一总阻信号输入端、第一零阻/行程信号输入端、第二总阻信号输入端、第二零阻/行程信号输入端、信号通信端、第一至第三电源端;单片机控制处理模块(14)设有电压测量控制信号输出端、电流测量控制信号输出端、第一至第三量程控制信号输出端、第一开路信号输入端、第二开路信号输入端、对内通信端、对外通信端和电源端;

第一检测模块(11)电压测量控制信号输入端和第二检测模块(12)的电压测量控制信号输入端均与单片机控制处理模块(14)的电压测量控制信号输出端信号电连接;第一检测模块(11)电流测量控制信号输入端和第二检测模块(12)的电流测量控制信号输入端均与单片机控制处理模块(14)的电流测量控制信号输出端信号电连接;第一检测模块(11)第一至第三量程控制信号输入端和第二检测模块(12)的第一至第三量程控制信号输入端均分别对应与单片机控制处理模块(14)的第一至第三量程控制信号输出端信号电连接;

A/D转换模块(13)的第一总阻信号输入端和第二总阻信号输入端分别对应与第一检测模块(11)的总阻信号输出端和第二测模块(12)的总阻信号输出端信号电连接;A/D转换模块(13)的第一零阻/行程信号输入端和第二零阻/行程信号输入端分别对应与第一检测模块(11)的零阻/行程信号输出端和第二检测模块(12)的零阻/行程信号输出端信号电连接;

单片机控制处理模块(14)的第一开路信号输入端和第二开路信号输入端分别对应与第一检测模块(11)的开路信号输出端和第二检测模块(12)的开路信号输出端信号电连接;

单片机控制处理模块(14)的对内通信端与A/D转换模块(13)的信号通信端双向信号电连接;单片机控制处理模块(14)的对外通信端即为所述的第一检测单元(1)的信号输入输出端;

第一检测模块(11)的第一电源端、第二检测模块(12)的第一电源端、A/D转换模块(13)的第一电源端以及单片机控制处理模块(14)的电源端共同构成第一检测单元(1)的第一电源端;第一检测模块(11)的第二电源端、第二检测模块(12)的第二电源端以及A/D转换模块(13)的第二电源端共同构成第一检测单元(1)的第二电源端;第一检测模块(11)的第三电源端、第二检测模块(12)的第三电源端以及A/D转换模块(13)的第三电源端共同构成第一检测单元(1)的第三电源端;第一检测模块(11)的第四电源端和第二检测模块(12)的第四电源端共同构成第一检测单元(1)的第四电源端;第一检测模块(11)和第二检测模块(12)的第一至第三恒压输入端共同构成第一检测单元(1)的第一至第三恒压输入端;

所述的第一检测模块(11)包括第一量程选择模块(111)、第一检测模式选择开关(112)、第一恒压测总阻模块(113)、第一恒流测零阻/行程模块(114)和第一开路检测模块(115);

第一量程选择模块(111)设有第一至第三量程控制信号输入端、第一电压信号输出端、第二电压信号输出端、第一电源端、第二电源端、恒压输入端和恒压输出端;第一检测模式选择开关(112)为CD4066型号的四双向模拟开关,其具有1至14号共14个接线脚;第一恒压测总阻模块(113)设有第一电压信号输入端、第二电压信号输入端、检测信号输出端、第一电源端和第二电源端;第一恒流测零阻/行程模块(114)设有恒压输入端、电流输出端、电压信号输入端和检测信号输出端;第一开路检测模块(115)设有恒压输入端、信号输入端和信号输出端;

第一恒压测总阻模块(113)的第一电压信号输入端与第一量程选择模块(111)的第一电压信号输出端电连接;第一恒压测总阻模块(113)的第二电压信号输入端、第一量程选择模块(111)的第二电压信号输出端以及第一检测模式选择开关(112)的2号接线脚共线;第一检测模式选择开关(112)的1号接线脚、11号接线脚以及第一电位器Ra的一个固定接线端共线;第一检测模式选择开关(112)的10号接线脚与第一量程选择模块(111)的恒压输出端电连接;第一检测模式选择开关(112)的3号接线脚、9号接线脚以及第一恒流测零阻/行程模块(114)的电流输出端共线;第一检测模式选择开关(112)的4号接线脚、8号接线脚、第一恒流测零阻/行程模块(114)的电压信号输入端以及第一电位器Ra的滑动接线端共线;第一开路检测模块(115)的信号输入端与第一恒压测总阻模块(113)的检测信号输出端电连接;

第一检测模式选择开关(112)的12号接线脚和13号接线脚共同构成所述的第一检测模块(11)的电压测量控制信号输入端;第一检测模式选择开关(112)的5号接线脚和6号接线脚共同构成第一检测模块(11)的电流测量控制信号输入端;第一量程选择模块(111)的第一至第三量程控制信号输入端即为第一检测模块(11)的第一至第三量程控制信号输入端;

第一量程选择模块(111)的第一电源端即为第一检测模块(11)的第一电源端;第一恒压测总阻模块(113)的第一电源端即为第一检测模块(11)的第二电源端;第一恒压测总阻模块(113)的第二电源端即为第一检测模块(11)的第三电源端;第一量程选择模块(111)的第二电源端即为第一检测模块(11)的第四电源端;第一量程选择模块(111)的恒压输入端即为第一检测模块(11)的第一恒压输入端;第一恒流测零阻/行程模块(114)的恒压输入端即为第一检测模块(11)的第二恒压输入端;第一开路检测模块(115)的恒压输入端即为第一检测模块(11)的第三恒压输入端;第一恒压测总阻模块(113)的检测信号输出端即为第一检测模块(11)的总阻信号输出端;第一恒流测零阻/行程模块(114)的检测信号输出端即为第一检测模块(11)的零阻/行程信号输出端;第一开路检测模块(115)的信号输出端即为第一检测模块(11)的开路信号输出端;

所述的第二检测单元(2)包括第一前置放大滤波电路(21)、第一中置放大电路(22)、第一峰值检波电路(23)、第二前置放大滤波电路(24)、第二中置放大电路(25)、第二峰值检波电路(26)、单片机处理电路(27)和噪声取样及功放电路(28);

所述的第一前置放大滤波电路(21)、第一中置放大电路(22)、第一峰值检波电路(23)、第二前置放大滤波电路(24)、第二中置放大电路(25)和第二峰值检波电路(26)均分别设有信号输入端、信号输出端、第一电源端和第二电源端;单片机处理电路(27)设有第一信号输入端、第二信号输入端、通信端和电源端;噪声取样及功放电路(28)设有第一信号输入端、第二信号输入端、信号输出端、第一电源端和第二电源端;

第一前置放大滤波电路(21)的信号输入端即为所述的第二检测单元(2)的第一输入接口端;第一中置放大电路(22)的信号输入端与第一前置放大滤波电路(21)的信号输出端电连接;第一峰值检波电路(23)的信号输入端与第一中置放大电路(22)的信号输出端电连接;

第二前置放大滤波电路(24)的信号输入端即为所述的第二检测单元(2)的第二输入接口端;第二中置放大电路(25)的信号输入端与第二前置放大滤波电路(24)的信号输出端电连接;第二峰值检波电路(26)的信号输入端与第二中置放大电路(25)的信号输出端电连接;

单片机处理电路(27)的第一信号输入端与第一峰值检波电路(23)的信号输出端电连接;单片机处理电路(27)的第二信号输入端与第二峰值检波电路(26)的信号输出端电连接;单片机处理电路(27)的通信端即为所述的第二检测单元(2)的信号输入输出端;噪声取样及功放电路(28)的第一信号输入端与第一中置放大电路(22)的信号输出端电连接;噪声取样及功放电路(28)的第二信号输入端与第二中置放大电路(25)的信号输出端电连接;噪声取样及功放电路(28)的信号输出端即为所述的第二检测单元(2)的喇叭信号输出端;

单片机处理电路(27)的电源端即为所述的第二检测单元(2)的第一电源端;第一前置放大滤波电路(21)、第一中置放大电路(22)、第一峰值检波电路(23)、第二前置放大滤波电路(24)、第二中置放大电路(25)、第二峰值检波电路(26)以及噪声取样及功放电路(28)的第一电源端共同构成所述的第二检测单元(2)的第二电源端;第一前置放大滤波电路(21)、第一中置放大电路(22)、第一峰值检波电路(23)、第二前置放大滤波电路(24)、第二中置放大电路(25)、第二峰值检波电路(26)以及噪声取样及功放电路(28)的第二电源端共同构成第二检测单元(2)的第三电源端。
