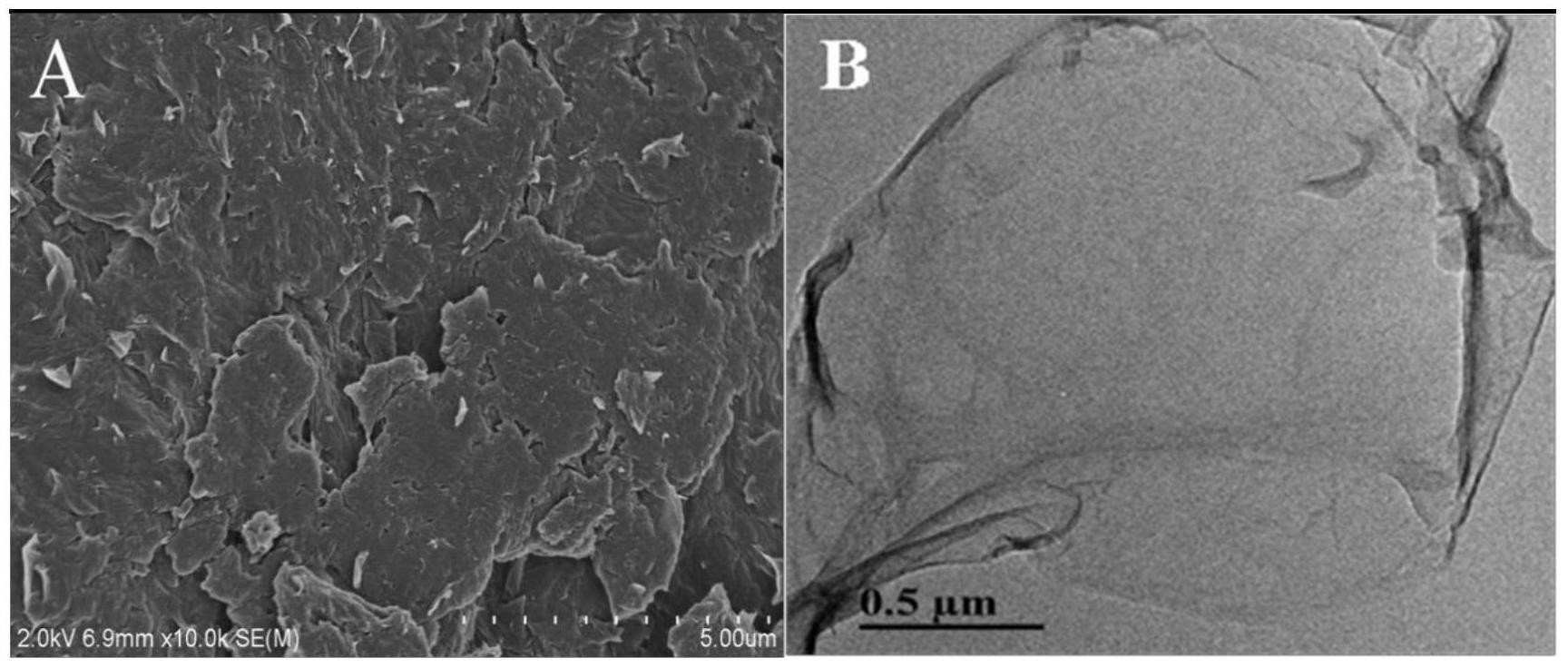

1.基于原位氧化还原反应的光电化学方法检测多巴胺，其特征在于：a、氧化石墨烯采用化学氧化法合成，具体步骤为：量取一定量的浓硫酸倒入烧杯中，缓慢加入石墨原料，搅拌均匀并冷却到0–4℃；1.5–4h后，缓慢加入一定量的NaNO3与KMnO4的混合物，搅拌2h后水浴加热至30–45℃，继续搅拌2h后，升温至95–100℃搅拌15–

60min，其间缓慢加入去离子水，溶液从棕褐色变为亮黄色；缓慢加入质量百分比为30％的

2-

H2O2溶液，趁热过滤；用5％的HCl充分清洗滤饼，直至滤液中无SO4 ；30–50℃下真空干燥

24h，密封保存即得到氧化石墨烯；将所得氧化石墨烯固体加入去离子水中超声0.5–4h即得到分散之后的氧化石墨烯的水溶液；

b、将经过预处理的ITO玻璃片浸在含有0.1mmol/L NaCl的5％的聚合物的溶液中，

10min后用去离子水冲洗电极表面；再在电极上滴加25μL 0.5mg/mL的氧化石墨烯溶液，自然干燥后备用；以上步骤可将氧化石墨烯修饰到ITO电极上；

c、将氧化石墨烯修饰的ITO电极放入pH为8.5的0.1mol/L的Tris–HCl溶液中，以饱和的Ag/AgCl电极作为参比电极，铂丝作为对电极，0V电位下在自制的光电化学测定仪器上进行光电流测定；

d、随后，向上述电解质溶液中加入不同浓度的待测物多巴胺水溶液，反应2min后，再次进行光电流的测定。

2.根据权利要求1所述的基于原位氧化还原反应的光电化学方法检测多巴胺，其特征在于步骤(a)中所述的石墨原料为鳞片石墨、石墨粉、膨胀石墨。

3.根据权利要求1所述的基于原位氧化还原反应的光电化学方法检测多巴胺，其特征在于步骤(a)中所述浓硫酸、高锰酸钾、硝酸钠和石墨原料的质量比为10–90:3–8:0.5–

4:1。

4.根据权利要求1所述的基于原位氧化还原反应的光电化学方法检测多巴胺，其特征在于将氧化石墨烯修饰到ITO电极上时，所使用的聚合物溶液为PEI、PAH的水溶液。
