1.一种绕组绝缘试样加速老化寿命实验电磁作用力应力产生方法，其特征在于具体步骤为：

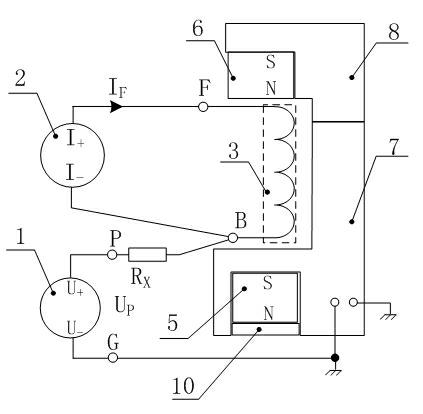

一、用永磁体作为磁场源在上磁极和下磁极之间建立气隙磁场，将绝缘试样（3）放置在气隙磁场中的绝缘试样安装平面上，给绕组绝缘试样（3）的导体施加脉冲电流产生电磁作用力；

二、下磁极由下磁极铁芯（7）、下磁极永磁体（5）和下磁极永磁体导磁盖板10构成；下磁极铁芯（7）的上部设置绝缘试样安装平面和上磁极铁芯的安装平面，下磁极铁芯（7）在下部开槽并在槽内安装下磁极永磁体（5），下磁极永磁体（5）的S极向上，用下磁极导磁盖板（10）覆盖在下磁极永磁体（5）的N极上作为下磁极铁芯（7）磁路的一部分；在下磁极铁芯（7）的上磁极铁芯安装平面上安装上磁极铁芯（8），在上磁极铁芯（8）上安装上磁极永磁体（6），由上磁极永磁体（6）和上磁极铁芯（8）构成上磁极；下磁极的绝缘试样安装平面与上磁极永磁体下平面之间留d=10mm~40mm的气隙，下磁极永磁体（5）的S极和上磁极永磁体（6）的N极相对，通过下磁极铁芯（7）和上磁极铁芯（8）构成的磁路，在绝缘试样安装平面上方的气隙处形成气隙长度d=10mm~40mm的气隙磁场；

三、下磁极铁芯（7）的绝缘试样安装平面为裸露的金属导电平面，该平面应平整光滑无毛刺；在绝缘试样安装平面的两端设置绝缘试样导体引线区绝缘板（9）；绝缘试样导体引线区绝缘板（9）与绝缘试样安装平面高度相同，绝缘试样导体引线区绝缘板（9）与下磁极铁芯之间的耐电压值为10~20kV，耐热性能250~300℃；绝缘试样（3）安放在下磁极铁芯（7）的绝缘试样安装平面上，利用固定装置（4）对绕组绝缘试样（3）进行固定；

四、脉冲电流源（2）电流值IF在0~100A之间调节，脉冲频率 fIF在1kHz~20kHz之间调节，选择双极性或单极性脉冲电流中的一种电流波形输出；利用高温导线将脉冲电流源（2）的I+输出端接绝缘试样（3）的导体的F端，利用高温导线将脉冲电流源（2）的另一输出端I-接绝缘试样（3）的导体的B端，使绝缘试样（3）的导体中流过脉冲电流IF，在磁场中产生电磁作用力F=f(IF)；

五、脉冲电压源（1）电压峰值UP在100V~3000V之间调节，脉冲频率fUF在1kHz~20kHz之间调节，选择双极性或单极性脉冲电压中的一种电压波形输出；利用高压导线将脉冲电压源（1）的一个输出端U+通过限流电阻RX连接到绕组绝缘试样（3）的导体的B端，利用高压导线将脉冲电压源（1）的U-端连接到下磁极铁芯（7）的G点，G点接地，从而在绝缘试样（3）与下磁极的绝缘试样安装平面之间施加脉冲电应力；

六、将绝缘试样（3）以及与之连接的高温导线和高压导线、固定装置（4）、下磁极铁芯（7）及下磁极永磁体（5）和上磁极铁芯（8）及上磁极永磁体（6）置于能设定并能控制温度的均匀温度场中，获得温度应力；

所述绝缘试样（3）为线圈绕组或绕组模型绝缘试样。
