1.一种含电磁作用力的绞线试样绝缘加速老化寿命实验方法，其特征在于具体步骤为：

（1）用永磁体作为磁场源在上磁极和下磁极之间建立气隙磁场，将绞线对绝缘试样（3）放置在气隙磁场中的绞线对绝缘试样安装平面上，绞线对绝缘试样(3)由电磁线导体3A和电磁线导体3B构成，给绞线对绝缘试样（3）的电磁线导体3A施加脉冲电流产生电磁作用力；

（2）下磁极由下磁极铁芯(7)、下磁极永磁体(5)和下磁极永磁体导磁盖板(10)构成；

下磁极铁芯(7)的上部设置绝缘试样安装平面和上磁极铁芯(8)的安装平面，下磁极铁芯(7)在下部开槽并在槽内安装下磁极永磁体(5)，利用下磁极永磁体导磁盖板(10)盖住下磁极永磁体(5);在下磁极铁芯(7)的上磁极铁芯安装平面上安装上磁极铁芯(8)，在上磁极铁芯(8)上安装上磁极永磁体(6)，由上磁极永磁体(6)和上磁极铁芯(8)构成上磁极;上磁极永磁体(6)和下磁极永磁体(5)的N-S极相对，通过下磁极铁芯(7)和上磁极铁芯(8)构成的磁路在绝缘试样安装平面上方形成气隙长度d=10mm~40mm的气隙磁场;（3）下磁极铁芯(7)的绞线对绝缘试样安装平面为裸露的金属导电平面，该平面应平整光滑无毛刺；在绝缘试样安装平面的两端设置绞线对绝缘试样导体引线区绝缘板(9)；

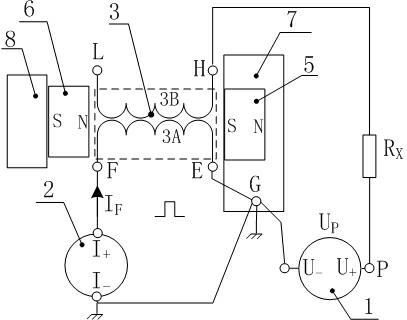

绞线对绝缘试样导体引线区绝缘板(9)的平面与绝缘试样安装面高度相同，绞线对绝缘试样导体引线区绝缘板(9)与下磁极铁芯(7)之间的耐电压值不低于10kV，并在250℃及以下温度能长期保持绝缘性能稳定；绞线对绝缘试样(3)安放在下磁极铁芯的绝缘试样安装平面上，利用固定装置(4)对绞线对绝缘试样(3)进行固定；下磁极铁芯(7)的G点接地，绞线对绝缘试样(3)的电磁线导体3A的E端连接到下磁极铁芯(7)的G点，通过下磁极铁芯(7)的G将绞线对绝缘试样(3)的电磁线导体3A的E端接地，向绞线对绝缘试样(3)的电磁线导体3A施加脉冲电流使它在气隙磁场作用下产生电磁作用应力；在绞线对绝缘试样(3)的电磁线导体3A的E端与绞线对绝缘试样(3)的电磁线导体3B的H端之间施加脉冲电压，对绞线对绝缘试样(3)施加脉冲电应力；

（4）脉冲电流源(2)的电流值IF在0~100A之间调节，脉冲频率 fIF在1kHz~20kHz之间调节，选择双极性或单极性脉冲电流中的一种电流波形输出；脉冲电流源(2)的I+输出端接绞线对绝缘试样(3)的电磁线导体3A的F端，脉冲电流源(2)的另一输出端I-接绞线对绝缘试样(3)的电磁线导体3A的E端，使绞线对绝缘试样(3)的电磁线导体3A中流过脉冲电流IF，在磁场中产生电磁作用力F=f(IF)；

（5）脉冲电压源(1)电压峰值UP在100V~3000V之间调节，脉冲频率fUF在1kHz~20kHz之间调节，选择双极性或单极性脉冲电压中的一种电压波形输出；脉冲电压源(1)的一个输出端U+通过限流电阻RX连接到绞线对绝缘试样(3)的电磁线导体3B的H端，脉冲电压源(1)的U-端连接到下磁极铁芯(7)的G点，G点接地，从而在绞线对绝缘试样(3)的电磁线导体3A和3B之间施加脉冲电应力；

（6）将绞线对绝缘试样(3)、固定装置(4)、下磁极永磁体(5)和上磁极永磁体(6)、下磁极铁芯(7)和上磁极铁芯(8)置于能设定并能控制温度的均匀温度场中，获得温度应力。
