1.一种Pd-Fe/泡沫镍三维粒子电极的制备方法，其特征在于，包括粒子电极预处理、浸渍、煅烧和浸渍还原四个过程，具体步骤如下：(1)粒子电极预处理：首先，将剪裁好的泡沫镍粒子电极置于丙酮中超声震荡10～

20min，以除去表面的有机物；随后，将预处理的泡沫镍粒子电极放入0.5-2mol/L的H2SO4或HNO3中酸处理2-5min，以除去表面的氧化层；将经过酸处理后的泡沫镍粒子电极取出用超纯水洗至中性，于100-110℃下烘干；

(2)浸渍：将步骤(1)处理过的泡沫镍粒子电极放入二价铁盐浸渍液中，将pH调节至

2.5-3.5，进行振荡浸渍吸附2-4h，将振荡浸渍吸附后的泡沫镍粒子电极取出，在80-100℃下干燥3-5h；

(3)煅烧：将经步骤(2)制备的粒子电极置于马弗炉中，以恒定的升温速率升温至

300-500℃，恒温煅烧即可得到Fe/泡沫镍粒子电极；

(4)浸渍还原：将醋酸钯溶解于盐酸和乙醇的混合浸渍液中，将经煅烧处理后得到的Fe/泡沫镍粒子电极加入上述混合浸渍液中，调节pH至中性，搅拌20-40min后加入

15-25mL浓度为0.5-1.5mol/L甲酸钠置于60-80℃的恒温水浴中还原3-5h，直至混合浸渍液的颜色由最初的黑色变成无色，用超纯水清洗3-4次后放入70-90℃真空干燥箱中烘干，得到Pd-Fe/泡沫镍粒子电极。

2.根据权利要求1所述的Pd-Fe/泡沫镍三维粒子电极的制备方法，其特征在于，所述的剪裁好的泡沫镍粒子电极的粒径为5mm×5mm，粒子电极填充量为12.5-25g/L。

3.根据权利要求1所述的Pd-Fe/泡沫镍三维粒子电极的制备方法，其特征在于，所述的二价铁盐为硫酸亚铁或硝酸亚铁，其活性组分Fe含量为泡沫镍粒子电极质量的

5-20wt％。

4.根据权利要求1所述的Pd-Fe/泡沫镍三维粒子电极的制备方法，其特征在于，所述的马弗炉的升温速率为5℃/min；所述的恒温煅烧时间为120-240min。

5.根据权利要求1所述的Pd-Fe/泡沫镍三维粒子电极的制备方法，其特征在于，所述的醋酸钯中，活性组分Pd含量为泡沫镍粒子电极质量的0.5-2wt％；所述的Pd-Fe/泡沫镍粒子电极将具有催化功能的Pd和Fe活性组分负载于泡沫镍表面或泡沫镍内孔中。

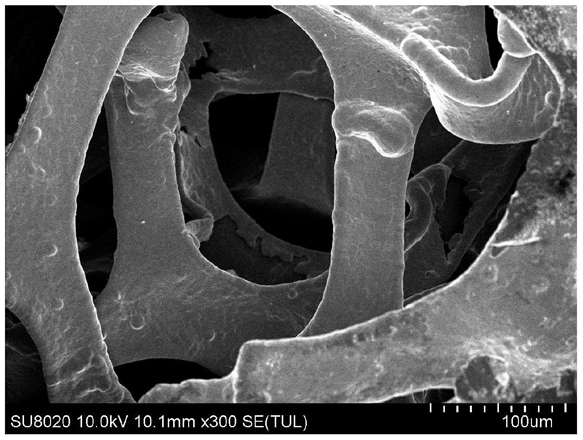

6.权利要求1-5中任一项所述的制备方法制备而成的Pd-Fe/泡沫镍三维粒子电极。

7.权利要求6所述的Pd-Fe/泡沫镍三维粒子电极在三维电极反应器处理抗生素废水的应用。
