专利号: 2015103550332
申请人: 东海利民太阳能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

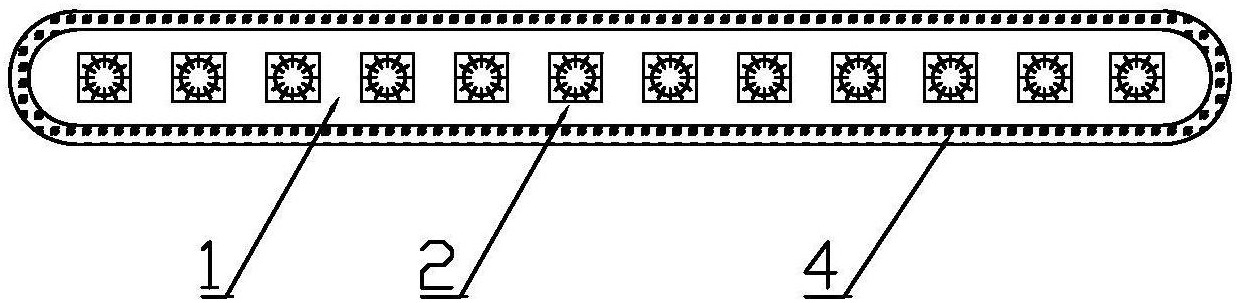

1.一种防困LED爆闪声鸣灯,其特征在于,包括数据基板、外LED灯、内LED灯、胶贴、PLC控制器、数据线、通讯模块、声警器、内置天线、固封层、发光模组、发光元件、夹式传感器、贴式传感器、扣式传感器、震动传感器;所述数据基板为柔性材料内置有数据总线的工字形板,其二端设置为半圆形状,所述数据基板的外侧面中线位置,嵌入式成对设置有多个发光模组和发光元件,多个发光模组与发光元件组成外LED灯,所述外LED灯通过固封层密封,所述固封层采用透明硅胶或者透明环氧树脂材料;所述数据基板外侧面周围设置有胶贴,用于与汽车前窗玻璃固定连接;所述数据基板的内侧面上,嵌入式成对设置有多个发光模组和发光元件,多个发光模组与发光元件组成内LED灯,所述内LED灯通过固封层密封,所述固封层采用透明硅胶或者透明环氧树脂材料;所述数据基板二端分别对称设置有弧形盒体,所述数据基板一端的弧形盒体内设置有PLC控制器和数据线,所述数据线与车载控制系统联接,引入车载电源和行车速度参数信息,当行车速度在设定数值时,所述PLC控制器自动启动;所述数据基板另一端的弧形盒体内设置有通讯模块、声警器和内置天线,所述通讯模块与内置天线连接,并通过内置天线接收震动传感器发出的震动信号,所述震动传感器装配在夹式传感器、贴式传感器和扣式传感器上,通过夹式、贴式、扣式设置于驾驶员的手部、脚部、头部、袖口、裤脚、方向盘、踏板上;所述震动传感器定时发射出震动信号,并由通讯模块和内置天线接收储存,并传送给PLC控制器进行综合分析与处理;所述PLC控制器依据震动传感器的信号,对驾驶员的行车状态进行判断,并发出操控指令,控制内LED灯、外LED灯和声警器作出提醒;所述声警器内预装载有提醒警示音频信息;所述PLC控制器与数据线、发光模组、发光元件、数据基板、声警器、通讯模块、车载控制系统电气信号连接。

2.根据权利要求1所述的一种防困LED爆闪声鸣灯,其特征在于,所述外LED灯一旦启动闪烁,将保持闪烁状态,所述外LED灯保持闪烁的时间范围为1小时—6小时,而不能通过驾驶员自行关闭,以便强迫驾驶员能够停车休息;否则就会受到地面交通警察或者监控设施的处理。

3.根据权利要求1所述的一种防困LED爆闪声鸣灯,其特征在于,所述外LED灯设置一排,所述外LED灯设置为红色灯;所述内LED灯设置二排,所述内LED灯一排为红色灯,另一排为绿色灯。

4.根据权利要求1所述的一种防困LED爆闪声鸣灯,其特征在于,所述数据基板的长度范围为300mm—800mm。

5.根据权利要求1所述的一种防困LED爆闪声鸣灯,其特征在于,所述震动传感器内置有信号发射器,可定时高频发射感受到的震动信号,并通过内置天线和通讯模块接收各个震动传感器的信号,对信号的频率与震动状态进行监测。

6.根据权利要求1所述的一种防困LED爆闪声鸣灯,其特征在于,所述PLC控制器上设置有开关按钮和设置按钮,可设置控制参数;所述PLC控制器发出提醒指令的时间范围为3秒—20秒;驾驶员发生提醒的次数与频率与内LED灯和外LED灯的闪烁数量和时间成正比关系。

7.根据权利要求1所述的一种防困LED爆闪声鸣灯,其特征在于,所述震动传感器包括夹式、贴式和扣式,也能够通过挂接、配戴、环套方式固定于驾驶员身上或者方向盘、转动轴、踏板上,可等效发挥震动传感器的作用。
