1.一种聚乙二醇自融雪复合相变材料改性沥青，其特征在于，其配方组分及各组分的重量份配比如下：基质沥青         83.5～90份；

聚乙二醇         9.35～15.4份；

膨润土           0.62～1.03份；

插层剂           0.03～0.07份；

水               1～2份；

所述基质沥青为石油沥青和天然沥青混合制备而成的沥青；

所述插层剂为烷基季铵盐插层剂和CTMAB插层剂中的一种或两种的混合；

所述聚乙二醇为固体高分子聚乙二醇；

所述膨润土中添加插层剂后研磨过200目筛成为纳米有机膨润土。

2.根据权利要求1所述的一种聚乙二醇自融雪复合相变材料改性沥青，其特征在于，包含的组分及各组分的重量份配比如下：基质沥青         87份；

聚乙二醇         12.14份；

膨润土           0.81份；

插层剂           0.05份；

水               1.5份。

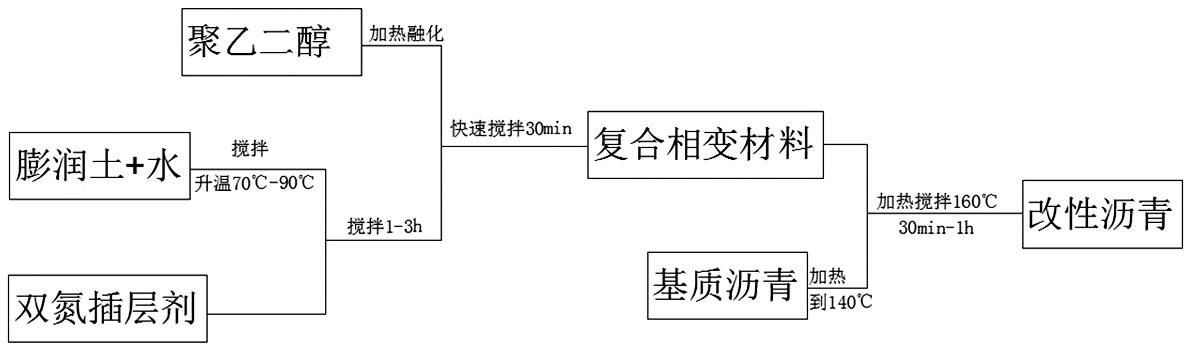

3.根据权利要求1或2所述的一种聚乙二醇自融雪复合相变材料改性沥青的制备方法，其特征在于，包括如下步骤：步骤一、在膨润土分散于水中后添加插层剂制成纳米有机膨润土；

步骤二、依据配方中各组分的重量份配比称取或量取剩余各组分材料；

步骤三、将称取的聚乙二醇置于混料容器中，将烧杯置于水浴中加热至聚乙二醇融化；

步骤四、将制成的纳米有机膨润土缓慢加入烧杯中，边加边缓慢搅拌，待完全加入后，快速搅拌20～40 min，所得到的混合物即为聚乙二醇-膨润土复合相变材料；

步骤五、去除基质沥青表面的杂质，将其加热到140℃～150℃；

步骤六、将步骤四制得的聚乙二醇-膨润土复合相变材料缓慢加入步骤五的基质沥青中，人工搅拌使两者融合均匀，搅拌时保持加热，直至混合物温度达到160℃～170℃；

步骤七、维持160℃～170℃温度不变，高速搅拌30～60min，即制得聚乙二醇自融雪复合相变材料改性沥青。

4.根据权利要求3所述的一种聚乙二醇自融雪复合相变材料改性沥青的制备方法，其特征在于，所述步骤一中，膨润土制成纳米有机膨润土的具体方法为：首先将膨润土分散于水中，搅拌加热升温至70℃～90℃后加入插层剂，保持温度不变充分搅拌1h～3h，冷却至室温，过滤，用0.1mol/L的AgNO3检验氯离子含量，直至氯离子全部消耗完，然后将无氯离子的混合料在100℃烘箱中烘干，研磨过200目筛，即可制得纳米有机膨润土。
