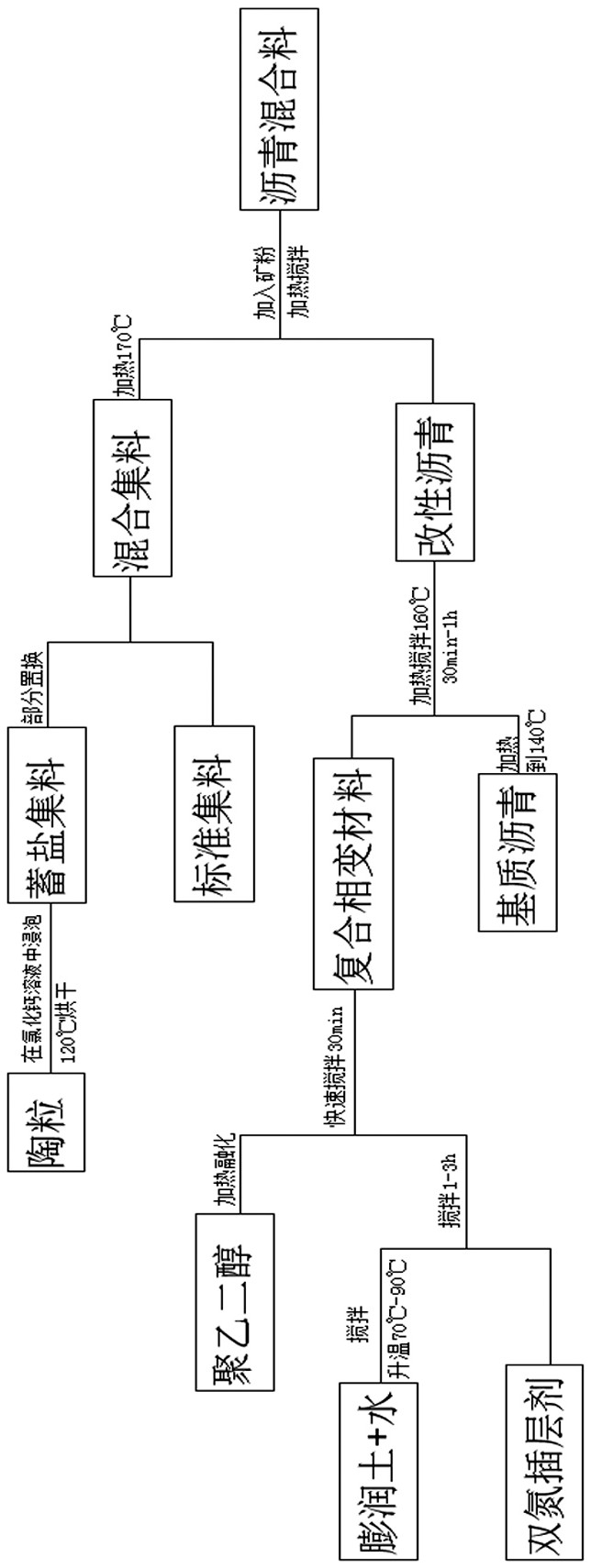

1.一种蓄盐颗粒自融雪复合改性沥青混合料的制备方法，其特征在于，包括以下步骤：

步骤1，制备蓄盐集料；将陶粒在饱和盐溶液中浸泡，取出烘干然后冷却，将冷却了的陶粒加热并用熔化的沥青进行裹附使盐和陶粒在沥青的包裹下成为一体，形成蓄盐集料；

步骤2，配制混合集料；利用步骤1制备的蓄盐集料、粗集料和细集料配制混合集料；

步骤3，制备复合相变材料；利用膨润土和插层剂制得纳米有机膨润土；向聚乙二醇中加入所述纳米有机膨润土，制得聚乙二醇/膨润土复合相变材料；

步骤4，制备改性沥青；向熔化的基质沥青中加入聚乙二醇/膨润土复合相变材料，搅拌使复合相变材料溶于基质沥青即制得复合相变材料改性沥青；

步骤5，利用步骤2中制得的混合集料、步骤4中制得的复合相变材料改性沥青，以及辅料制备沥青混合料。

2.根据权利要求1所述的蓄盐颗粒自融雪复合改性沥青混合料的制备方法，其特征在于，步骤1中，所述盐溶液为氯化钙溶液、氯化钠溶液或氯化钾溶液。

3.根据权利要求1或2所述的蓄盐颗粒自融雪复合改性沥青混合料的制备方法，其特征在于，步骤1中，在25℃温度下将陶粒浸泡在饱和盐溶液中12～36小时。

4.根据权利要求1所述的蓄盐颗粒自融雪复合改性沥青混合料的制备方法，其特征在于，步骤3中，搅拌条件下将膨润土分散于水中，升温至70℃～90℃时加入插层剂，插层剂的加入量为膨润土重量的3～8%；获得的混合物充分搅拌1h～3h，冷却至室温后过滤混合物，在100℃烘箱中将混合物烘干，将烘干后的混合物研磨过200目筛即制得纳米有机膨润土。

5.根据权利要求4所述的蓄盐颗粒自融雪复合改性沥青混合料的制备方法，其特征在于，步骤3中，将聚乙二醇水浴融化后加入聚乙二醇重量5～9%的有机膨润土，缓慢加入边加边搅拌，完全加入之后搅拌均匀即可制得聚乙二醇/膨润土复合相变材料。

6.根据权利要求1所述的蓄盐颗粒自融雪复合改性沥青混合料的制备方法，其特征在于，步骤4，改性沥青的制备方法包括：将基质沥青加热到140℃～150℃，接着缓慢加入基质沥青重量10～20%的聚乙二醇/膨润土复合相变材料，搅拌使复合相变材料溶于基质沥青，搅拌时继续加热使温度达到160℃；维持温度不变高速搅拌30min～1h便制得复合相变材料改性沥青。

7.根据权利要求1所述的蓄盐颗粒自融雪复合改性沥青混合料的制备方法，其特征在于，步骤5中，将混合集料加热搅拌均匀，然后向混合集料中加入所述改性沥青，最后加入矿粉作为辅料继续搅拌均匀，可制得沥青混合料。

8.一种蓄盐颗粒自融雪复合改性沥青混合料，其特征在于，由蓄盐集料、聚乙二醇/膨润土复合相变材料、沥青以及辅料组成。

9.根据权利要求8所述的蓄盐颗粒自融雪复合改性沥青混合料，其特征在于，蓄盐集料的制备方法如下：将陶粒在氯化钙溶液中浸泡，取出后烘干然后冷却，将冷却了的陶粒加热并用熔化的沥青进行裹附使氯化钙和陶粒在沥青的包裹下成为一体，形成蓄盐集料。

10.根据权利要求8或9所述的蓄盐颗粒自融雪复合改性沥青混合料，其特征在于，聚乙二醇/膨润土复合相变材料的制备方法如下：利用膨润土和插层剂制得纳米有机膨润土；向聚乙二醇中加入所述纳米有机膨润土，制得聚乙二醇/膨润土复合相变材料。
